Распределитель Commax CMD-404CFU

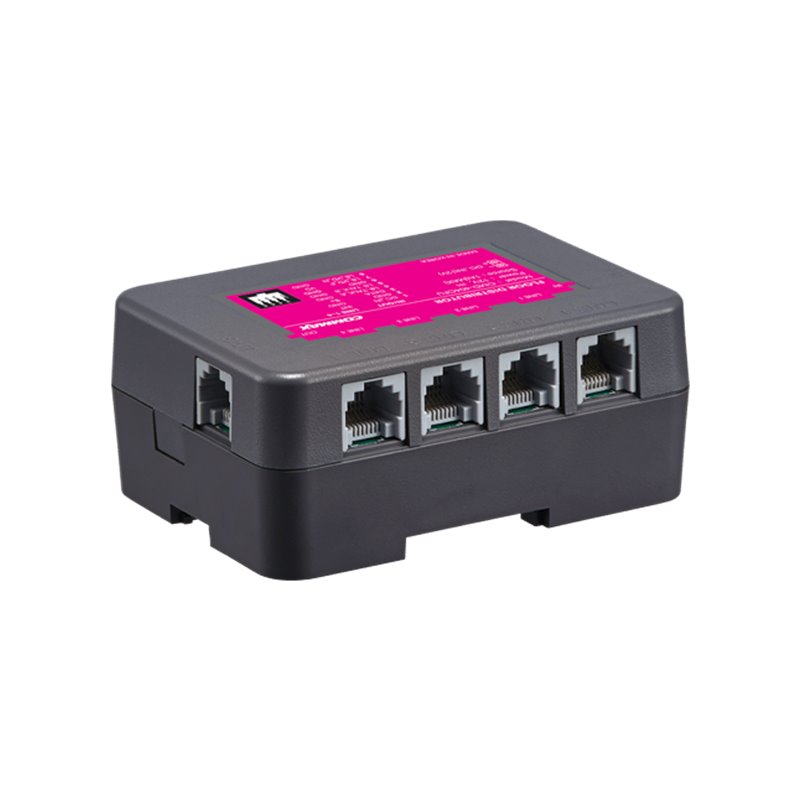

Этажный распределитель Commax CMD-404CFU
Commax CMD-404CFU — этажный распределитель для подключения видеодомофонов Commax CDV к многоквартирным панелям системы Modum.
Устройство предназначено для сопряжения индивидуальных мониторов Commax серии CDV с системой MODUM. Он предусматривает подключение к многоквартирной вызывной панели (6 линий) и к видеодомофону (4 линии). Дистанция между домофоном и распределителем CMD-404CFU не должна превышать 28 метров. Последовательно в одной линии можно использовать до 40 распределителей Commax CMD-404CFU. Дистанция между домофоном и вызывной панелью не должна превышать 300 метров. Для прокладки трассы используется кабель "витая пара".
Линии связи:
- к многоквартирной вызывной панели: 6 жил
- к видеодомофону CDV: 4 жилы
Состав комплекта:
- Распределитель Commax CMD-404CFU - 1 шт.
- Инструкция - 1 шт.
Технические характеристики:
Модель | Commax CMD-404CFU |
---|---|
Тип | Этажный распределитель для подключения видеодомофонов Commax CDV к многоквартирным панелям системы Modum |
Максимальная дистанция между видеодомофоном и видеокамерой | 300 м |
Максимальная дистанция между CMD-404CFU и видеодомофоном CDV | 28 м |
Максимальное число последовательно подключенных CMD-404CFU в линии | 40 шт |
Входы и выходы | IN, OUT, VIDEOPHONE 1 / 2 / 3 / 4 |
Тип разъёмов | RJ-45 |
Кабель | UTP |
Питание | DC 24 В, 80 мА |
