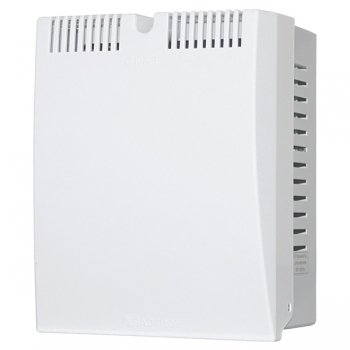

Источник бесперебойного питания СКАТ-1200И7 исп.1
для увеличения
кликните по изображению
заказ 2-3 дня
Внешний источник вторичного электропитания СКАТ-1200И7 исп.1 12В, 4А
Основные особенности СКАТ-1200И7 исп. 1 (ГОСТ Р53325-2009):
- новый дизайн корпуса
- компактность и вместительность
- откидная крышка — монтажный столик
- ненавязчивая светодиодная индикация
- простое и надежное крепление на стену
Источник обеспечивает:
- питание нагрузки стабилизированным напряжением в режиме "ОСНОВНОЙ" (при наличии сетевого напряжения) и в режиме "РЕЗЕРВ" (в отсутствии сетевого напряжения)
- световую индикацию режима работы: при наличии сетевого напряжения индикатор "СЕТЬ" зеленого цвета свечения включен и горит ровным светом, при наличии выходного напряжения светодиод "ВЫХОД" зеленого цвета свечения включен и горит ровным светом
- световую индикацию процесса заряда АКБ: при заряде индикатор "АКБ" зеленого цвета свечения включен и горит ровным светом, при отсутствии АКБ, окончании заряда АКБ и в режиме "РЕЗЕРВ" индикатор "АКБ" не светится
- автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при отключении электрической сети, режим "РЕЗЕРВ"
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим "ОСНОВНОЙ"
- ограничение степени разряда АКБ при отсутствии сети
- защиту источника от переполюсовки клемм АКБ посредством плавкого предохранителя
- электронную защиту от короткого замыкания клемм АКБ с восстановлением после устранения причин замыкания
- формирование выходного информационного сигнала "ОК СЕТЬ" в формате открытый коллектор, указывающего на наличие сетевого напряжения. При наличии сетевого напряжения выход "ОК СЕТЬ" замкнут на "ОБЩИЙ"
- возможность восстановления работоспособности источника при отсутствии напряжения питающей сети и подключении исправной и заряженной АКБ ("холодный пуск") путем кратковременного замыкания контактов разъема "ПУСК".
Состав комплекта:
- Источник бесперебойного питания СКАТ-1200И7 исп. 1 - 1 шт.
Технические характеристики:
| Модель | СКАТ-1200И7 исп.1 |
|---|---|
| Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В | 175-245 |
| Выходное напряжение постоянного тока, В | 9,0-14,0 |
| Ток нагрузки номинальный, А | 0-3,5 |
| Ток нагрузки предельный в режиме "ОСНОВНОЙ" кратковременно (5 сек), А, не более | 4,0 |
| Ток нагрузки предельный в режиме "РЕЗЕРВ", А, не более | 4,0 |
| Максимальный ток заряда АКБ, А | 0,45-0,65 |
| Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки, В | 10,5-11,0 |
| Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более | 30 |
| Максимальная мощность, потребляемая от сети переменного тока без нагрузки, В.А, не более | 5 |
| Аккумуляторы герметичные свинцово - кислотные, соответствующие стандарту CEI IEC 1056-1 (МЭК 1056-1)
количество, шт |
1 |
| номинальное напряжение аккумуляторов, В | 12 |
| емкость аккумуляторов, Ач | 4,5; 7; 12 |
| Корпус под АКБ, Ач | 12 |
| Сечение проводов, подводимых к клеммам, не более, мм2 "НОЛЬ"; "ЗЕМЛЯ"; "ФАЗА" "ОК СЕТЬ"; "ВЫХОД +12В""ОБЩИЙ" | 2,5 1,5 |
| Количество АКБ, шт | 2 |
| Характеристики выходов в формате "открытый коллектор": напряжение, В, не более, | 30 |
| ток, мА, не более | 60 |
| Сечение провода, зажимаемого в клеммах колодок, мм2, не более: "ВЫХОД" и "АКБ" | 1,5 |
| "СЕТЬ" | 2,5 |
| "Информационные выходы" | 1 |
| Масса (без АКБ), НЕТТО (БРУТТО), кг, не более | 1,0 (1,1) |
| Габаритные размеры ШхГхВ, мм в упаковке без упаковки | 175х215х140 170х210х136 |
| Характеристики выхода в формате "открытый коллектор" напряжение, В, не более ток, мА, не более | 50 60 |
| Диапазон рабочих температур, °С | -10…+40 |
| Относительная влажность воздуха при 25 °С, %, не более |
90 |
| Степень защиты оболочкой по ГОСТ 14254-96 | IP20 |
