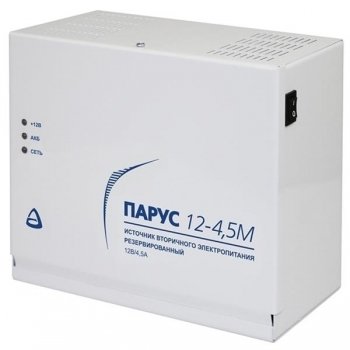

Источник вторичного электропитания Парус-12-4,5М (Парус-6М)
для увеличения
кликните по изображению
Источник вторичного электропитания резервированный Парус-12-4,5М (Парус-6М)
Парус 12-4,5М "Парус-6М" предназначен для обеспечения бесперебойного электропитания устройств охранно-пожарной сигнализации, камер видеонаблюдения, электромеханических замков и других потребителей при номинальном напряжении 12 В постоянного тока. Резервированный источник вторичного электропитания "Парус 12-4,5М (Парус-6М)" имеет на передней панели световые индикаторы: "СЕТЬ" индицирует наличие сетевого напряжения; "ВЫХОД" индицирует наличие выходного напряжения или наличие неисправности.На боковой панели "Парус 12-4,5М (Парус-6М)" расположен переключатель "Выход", предназначенный для включения/выключения выходного напряжения. При отключенном переключателе "Выход", индикатор "ВЫХОД" горит красным светом и выдаётся однотонный звуковой сигнал. Блокировка отключения выходного напряжения осуществляется замыканием джампера JP, установленного на плате.При питании от сети и при срабатывании защиты от перегрузки отключается выход +12В, индикатор "ВЫХОД" загорится красным светом и выдаётся однотонный звуковой сигнал.При питании от сети или от аккумулятора и при коротком замыкании выхода перегорает предохранитель FU2, загорается индикатор "ВЫХОД" красным цветом и выдается однотонный звуковой сигнал.Не допускается продолжительная работа ИВЭПР в режиме короткого замыкания или перегрузки.Заряд аккумулятора происходит в буферном режиме напряжением 13,7...13,9 В.При глубоком разряде АКБ выход +12В отключается, индикатор "ВЫХОД" загорается красным цветом и выдается однотонный звуковой сигнал. При установке в "Парус 12-4,5М (Парус-6М)" разряженного аккумулятора, индикатор "СЕТЬ" горит желтым цветом, пока аккумулятор не будет заряжен. Основные особенности:
- Металлический корпус
- Электропитание "Парус 12-4,5М (Парус-6М)" осуществляется от сети переменного тока 50 Гц напряжением от 160 В до 250 В или от встроенного аккумулятора номинальной емкостью 7 Ач/12Ач и напряжением 12 В
- Сохранение работоспособности при пониженном питании от сети переменного тока 50 Гц до 160 В
- Возможность работы с перегрузкой по току и емкостной нагрузкой до 16000 мкФ
- Защита от "переполюсовки" и глубокого разряда аккумулятора
- Пониженное напряжение пульсаций на выходе (не более 30 мВ от пика до пика)
- КПД источника при номинальной нагрузке при питании от сети в диапазоне от 160 до 250 В не менее 85 %
- Подача звукового сигнала при коротком замыкании или перегрузке при питании от сети 220 В или от встроенного аккумулятора.
- Два светодиодных индикатора позволяют визуально контролировать наличие напряжения в сети, состояние АКБ и напряжение на выходе источника.
Состав комплекта:
- Источник вторичного электропитания Парус-12-4,5М (Парус-6М)- 1 шт.
Технические характеристики:
| Модель | Парус-12-4,5М (Парус-6М) |
|---|---|
| Постоянное выходное напряжение при наличии сети | 13,0-14,0 В |
| Постоянное выходное напряжение при отсутствии сети | 10,0-13,0 В |
| Напряжение пульсаций, не более | 30 мВ |
| Напряжение срабатывания защиты от глубокого разряда аккумулятора | 10,5 ± 0,6 В |
| Выходной ток, не более | 4,5 А |
| Допустимая перегрузка по току длительностью до 2 мин. при заряженном аккумуляторе, не более | 6 А |
| Напряжение питания сети переменного тока | 160...250 В |
| Мощность, потребляемая от сети переменного тока, во всех режимах, не более | 95 ВА |
| Номинальная ёмкость встроенного аккумулятора | 7 или 12 Ач |
| Диапазон рабочих температур | -10...+40 °С |
| Средняя наработка на отказ, не менее, ч | 40 000 |
| Масса без аккумулятора, не более, кг | 3,5 |
| Габаритные размеры,мм | 225х190х120 |
| Срок службы, не менее | 10 лет |
