Преобразователь напряжения Бастион PN-12-1,5 исп.5
для увеличения
кликните по изображению
Трансформатор напряжения PN-12-1,5 исп.5
Преобразователь напряжения PN-12-1,5 исп.5 служит для преобразования входного напряжения силой 10-60 В переменного тока в выходное стабилизированное напряжение силой 12 В постоянного тока. Ток потребления не более 1,5 А. Преобразователь предназначен для питания нагрузок критичных к величине напряжения питания, например, видеокамер. Рекомендуется использовать прибор совместно с источником бесперебойного питания серии «Скат» с выходным напряжением 12, 24 или 48 В. При необходимости выходное напряжение может быть подстроено на ±1,5 В ступенями по 0,5 В относительно заводской установки 13,5 В.

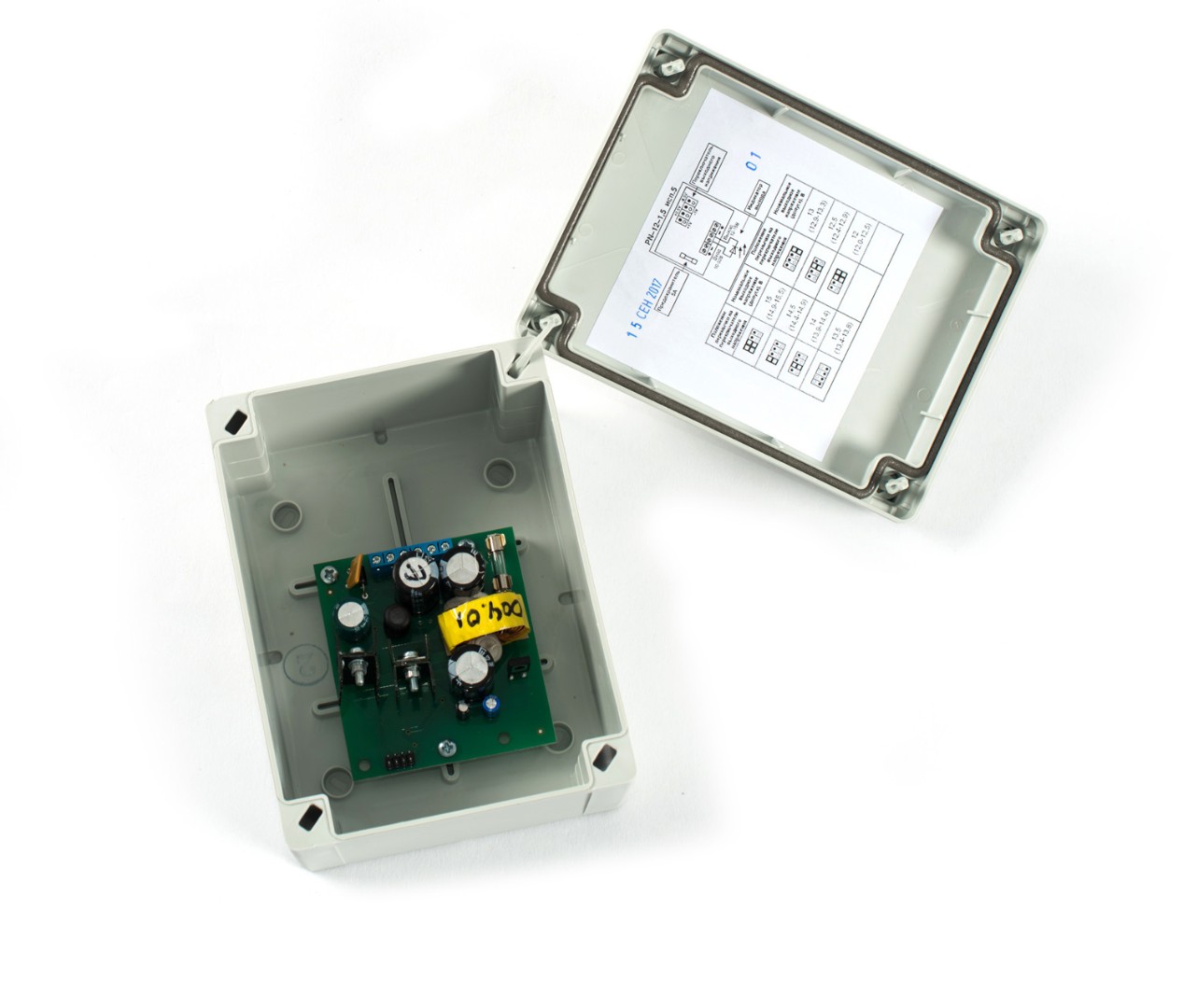

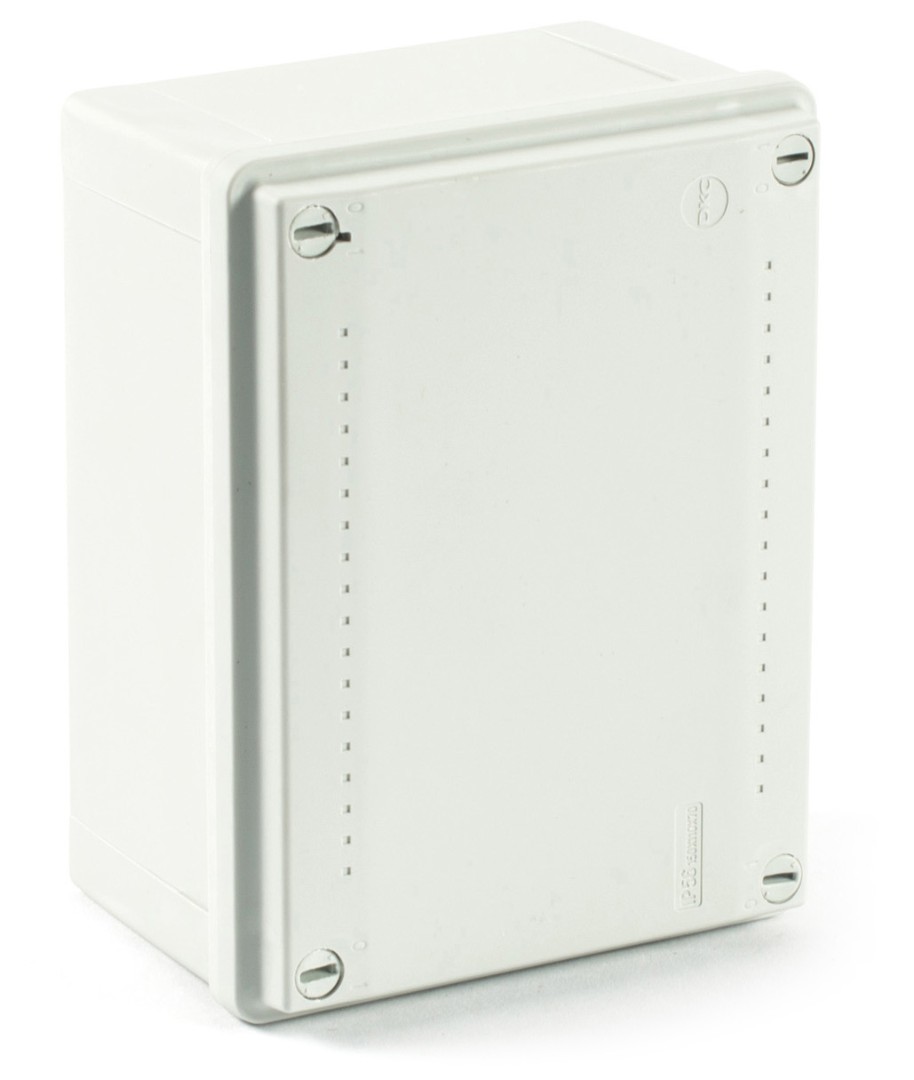

Преобразователь выполнен в герметичном корпусе и рассчитан на круглосуточный режим работы при температуре окружающей среды от -40ºС до +40ºС и относительной влажности до 100%.
Основные особенности PN-12-1,5 исп.5:
- питание нагрузки постоянным стабилизированным напряжением с номинальным значением 12 В и током 1,5 А
- ступенчатая регулировка выходного напряжения в пределах от 12 до 15 В
- работа в диапазоне входных напряжений от 10 до 60 В
- электронная защита выхода от перегрузки по току, в том числе от короткого замыкания нагрузки (с отключением питания нагрузки при продолжительном (более 30с) КЗ нагрузки посредством самовосстанавливающегося предохранителя) и автоматическим возвратом в нормальный режим работы при устранении перегрузки
- ограничение выходного напряжения величиной не более 18 В при неисправности преобразователя
- отключение питания преобразователя при обратной полярности подключения, посредством плавкого предохранителя
- внешний светодиодный индикатор наличия выходного напряжения
- степень защиты корпуса IP 56
- срок службы - 10 лет
Состав комплекта:
- Преобразователь PN-12-1,5 исп.5 - 1 шт.
- Силикагель - 1 шт.
- Джампер - 2 шт.
- Вставка плавкая ВПТ6 5А (5х20мм) - 1 шт.
Технические характеристики:
| Модель | PN-12-1,5 исп.5 |
|---|---|
| Входное напряжение переменного тока, В, в пределах | 10...60 |
| Bыходное напряжение, В, в пределах (заводская установка 13,5В) | 12...15 |
|
Номинальный ток нагрузки, А |
1,5 |
|
Максимальный ток нагрузки, А |
2 |
|
Удвоенная амплитуда пульсаций выходного напряжения, В, не более |
0,03 |
| КПД, %, не менее |
|
| Потребляемая мощность, Вт, не более | 35 |
| Габаритные размеры ШхВхГ, мм, не более | 125х165х85 |
| Масса, кг, не более НЕТТО (БРУТТО) | 0,55(0,65) |
При удаленном питании преобразователя от ИБП существует ограничение максимальной длины линии питания, зависящее от выходного напряжения ИБП, сечения проводов и мощности нагрузки. Предельно допустимые значения длины линии от ИБП до преобразователя при токе нагрузки 1,5 А:
