Радиоприемник внешний CAME 001RE432
для увеличения
кликните по изображению
001RE432 радиоприемник внешний 2-х канальный в корпусе, универсальный, частота 433,92 МГц
Снят с производства. Замена 001RE432M
Радиоприемник CAME RE432 2-х канальный в корпусе универсальный. Внешний двухканальный радиоприемник с декодером в корпусе IP 54. Совместим с пультами Came серий Top, Tam и Twin с частотой 433,92 МГц. Оба канала работают в "моностабильном" режиме; для второго канала можно установить "бистабильный" режим (Dip- переключателем 2).
Каналы Came RE 432 (2 штуки) оснащены моностабильным режимом и независимы друг от друга. Не смотря на это есть возможность настроить второй радиоканал на бистабильный вариант работы. Они имеют релейные выходы. До того момента, пока кнопка на совместимом брелке не нажата, контакты реле разомкнуты и изолированы от остальных цепей. Два канала (которыми оснащен Came внешний радиоприемник) без труда независимо управляют двумя видами шлагбаумов, ворот, раздвижных дверей. Такая возможность значительно упрощает жизнь современного человека, поскольку ему не нужно покупать и настраивать отдельное оборудование под каждый вид автоматики.
RE432 радиоприемник Came питается от внешнего источника (постоянный или переменный ток напряжением 12/24 В). Подключение и программирование устройства - довольно простой процесс, он не требует специфических знаний в области радиотехники. Достаточно внимательно прочитать инструкцию для RE432 и последовательно выполнить каждый указанный этап:
- для начала - подобрать совместимый по всем параметрам брелок-передатчик (как было сказано выше - это пульты серий Top, Tam и некоторые модели Twin) и на нем установить нужный код;
- далее радиоприемник Came подключить к электросети;
- отыскать кнопку фиксирования кода для первого канала (располагается в верхнем правом углу);
- удерживая эту кнопку (при мигающем световом индикаторе), нажать программируемый элемент управления на брелке-передатчике;
- при успешном выполнении процедуры индикатор RE432 (радиоприемник Came имеет таковой в верхней части корпуса) загорится ровным светом.
Второй канал настраивается точно таким же образом.
Технические характеристики:
- Частота - 433,92 МГц
- Питание - 12-24 В
- Максимальная нагрузка - 1A, =24 В
- Размеры - 108х46х23мм
- Влагозащищенность - IP54
- Рабочая температура -20/+55 градусов
- Вес - 65 г
- Материал - ABS
Дополнительно:

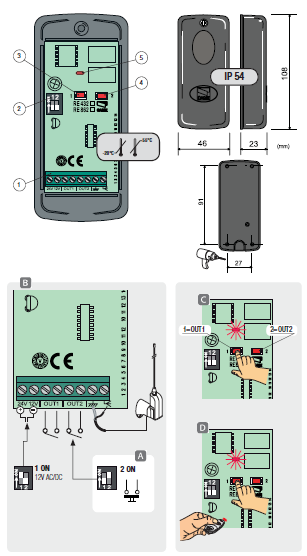

Схема радиоканала:
- Клеммная колодка
- Dip-переключатель
- Кнопка программирования радиокода 1-го канала
- Кнопка программирования радиокода 2-го канала
- Индикатор - светодиодный
Программирование CAME RE432:
- Подайте питание на радиодекодер
- Hажмите и удерживайте в нажатом положении кнопку программирования - светодиодный индикатор начинает мигать
- Hажмите на кнопку программируемого брелока-передатчика для отправки радиокода - индикатор должен загореться ровным светом, указывая на успешное завершение программирования. Повторите ту же процедуру с другой кнопкой пульта. Если в дальнейшем вы захотите изменить радиокод, достаточно повторить описанную выше процедуру.
