Блок управления CV01 MAX
Модификация для пультов:
- DoorHan,
- AN-Motors,
- Alutech,
- Nice Flor-S,
- Nice Smilo,
- FAAC RC (433 МГц),
- DEA,
- Genius,
- Beninca,
- Allmatic,
- Comunello,
- GSN (динамический код),
- Tantos (динамический код).
Версия до 60 пультов
Устройство управления (УУ) CV01 предназначено для дистанционного и стационарного управления:
- электрозамками;
- электроприводами гаражных ворот;
- электроприводами солнцезащитных маркиз, дверных и оконных роллет;
- осветительными приборами;
- а также для совмещения пультов различных марок с приводами других производителей.
Состав комплекта:
- Блок управления CV01 MAX - 1 шт.
- Инструкция - 1 шт
Технические характеристики:
- Напряжение питания: 220 В, 50 Гц
- Максимально допустимый коммутируемый ток, не более: 4 А
- Максимальное коммутируемое напряжение: 220 ±10 В
- Количество управляемых электроприводов: 1 шт.
- Температура окружающей среды: -40...+70 °С
Дополнительно:

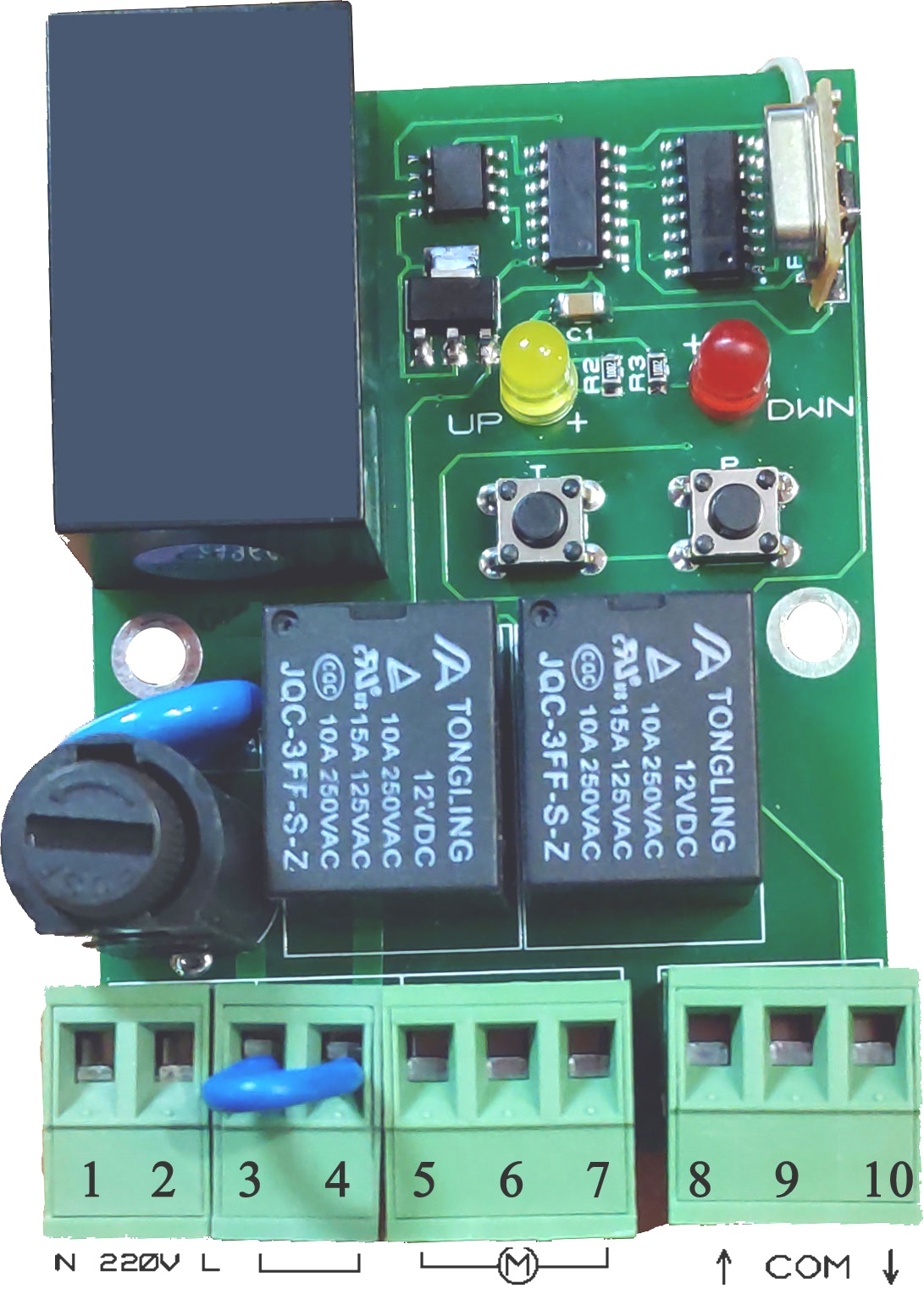

Назначение контактов подключения
- Нейтраль питающей электросети ~220 В
- Фаза питающей электросети ~220 В
- Разъем для установки перемычки (при необходимости)
- Разъем для установки перемычки (при необходимости)
- Направление «открыть» привода
- Общий провод привода (нейтраль)
- Направление «закрыть» привода
- Направление «открыть» выключателя
- Общий провод выключателя
- Направление «закрыть» выключателя
Предназначение режимов работы
- Режим №1 - для управления электрозамком импульсным, управляющим сигналом (2 сек.).
- Режим №2 и №3 - с продолжительным сигналом (70–90 сек.) для управления всеми видами внутривальных приводов.
- Режим №4 - для управления освещением помещения от выключателя и/или пульта ДУ.
Настройка режима работы
Кратковременно нажмите на кнопку «Т», индикатор «UP» количеством вспышек укажет новый выбранный режим работы:
- 1 вспышка - отключение нагрузки через 2 сек.;
- 2 вспышки - отключение нагрузки через 70 сек. (по умолчанию)
- 3 вспышки - отключение нагрузки через 90 сек.;
- 4 вспышки - нагрузка не отключается (для управления освещением или иными приборами дистанционно и с кнопок).
Циклическое пошаговое управление нагрузкой
- с пульта ДУ: «открытие» – «стоп» – «закрытие» – «стоп»
- с выключателя: «открытие» – «стоп» – «закрытие» – «стоп»
Монтаж
При монтаже обеспечьте максимальную защиту устройства от пыли и влаги. Для подключения монтажных проводов по возможности используйте монтажные отверстия со стороны клеммной колодки (не сверху). Минимальное расстояние УУ от земли - 50 см. Минимальное расстояние между соседними УУ - 20 см. Для лучшего приема радиосигнала рекомендуется расправить антенну.
Состояния блока управления
- Режим ожидания. Включение блока в электросеть переводит устройство в состояние режима ожидания, в котором оно будет находиться до подачи команды с выключателя/пульта ДУ, либо до перехода в режим программирования.
- Рабочий режим. При последовательном нажатии кнопки пульта ДУ или клавиши выключателя, устройство выполняет последовательность команд пошагового управления («открытие» – «стоп» – «закрытие» – «стоп»). Выполнение всех команд отображается индикаторами Up и Dwn.
Добавления пульта дистанционного управления
В режиме ожидания (когда индикаторы Up и Dwn выключены) нажмите и удерживайте кнопку «P», пока не загорится индикатор Dwn (2 сек.), после этого нажмите необходимую кнопку на пульте ДУ на 1–2 сек. Индикатор Dwn погаснет, индикатор Up кратко моргнёт и погаснет – пульт успешно добавлен.
Очистка памяти пультов
В режиме ожидания нажмите кнопку «P» и удерживайте ее до тех пор, пока индикатор Dwn не включится и погаснет (10 сек.). Все пульты будут удалены из памяти УУ.
Правила техники безопасности
- Монтаж и техническое обслуживание УУ должны осуществляться только подготовленными специалистами в соответствии с правилами по технике безопасности.
- Запрещается монтировать УУ вблизи нагревательных приборов. Расстояние между УУ и нагревательными приборами должно быть более 1 м.
- При обнаружении неисправности в ходе эксплуатации УУ, необходимо отключить УУ от питающей электросети и обратиться в сервисную службу.

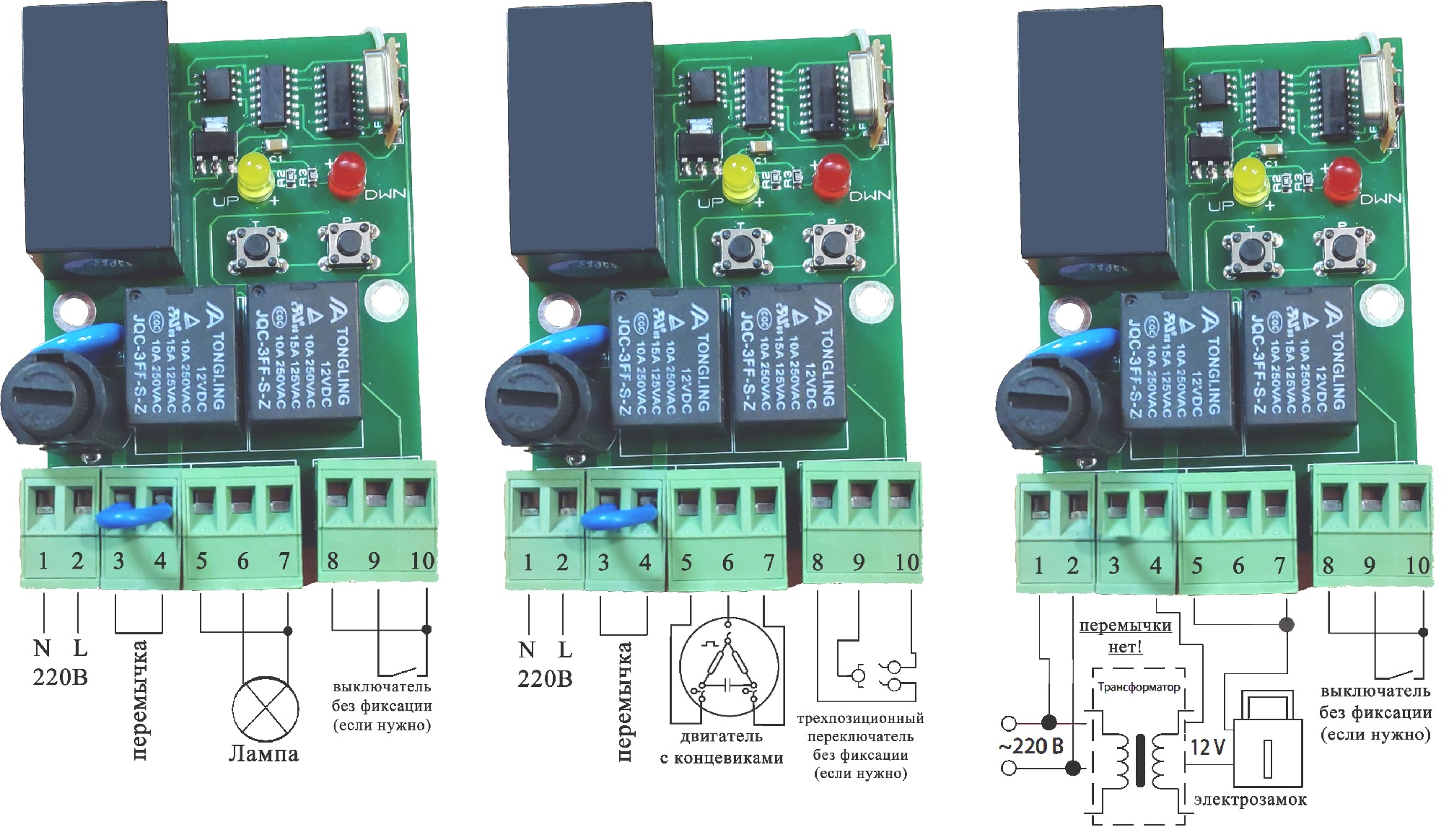

Схемы подключения
