Приёмник КОМБО-МИНИ v 1.5 MAX
Внешний 2-х канальный радио-приёмник КОМБО-МИНИ предназначен для подключения к платам управления ворот и шлагбаумов различных производителей.
Приемник КОМБО-МИНИ изготовлен в пластиковом корпусе и предназначен для монтажа внутри помещений или вне помещений во внешнем влагозащитном корпусе.
Особенности приёмника КОМБО-МИНИ
- В одном приёмнике одновременно поддерживается до 1500 пультов разных производителей
- Новые пульты добавляются только при наличии физического доступа к приёмнику (кнопкой)
- Наличие функции отключения одного пульта без стирания всех пультов
- Наличие функций массового добавления пультов в приёмник
- Индивидуальное назначение нужной кнопки пульта на нужный канал реле
- Возможность переназначения кнопки пульта на другой канал реле
- Импульсное срабатывание реле на 1 секунду
Совместимость с пультами
- DoorHan,
- AN-Motors,
- Nice Flor-S,
- Nice Smilo,
- FAAC RC 433.92 МГц,
- Beninca,
- Elmes,
- Allmatic,
- Comunello,
- GSN (динамический код),
- Tantos (динамический код),
- Alutech,
- DEA,
- Came TOP,
- Came TAM,
- HomeGate,
- IL-100,
- Hormann Ecostar,
- Stilmatic
Состав комплекта:
- Приёмник КОМБО-МИНИ v 1.5 MAX - 1 шт.
- Инструкция - 1 шт
Технические характеристики:
- Рабочая частота радио-канала: 433,92 МГц
- Дальность приёма: до 100 метров (зависит от интенсивности помех в радио-эфире)
- Питание: 12-24 В постоянного или переменного тока
- Параметры реле: до 2A при 120В переменного тока, до 2A 24В постоянного тока
- Память: до 1500 пультов
- Габаритный размер (ВхДхШ): 80х80х15 мм
- Вес: 30 гр
Дополнительно:

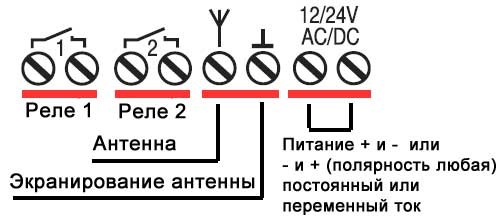

Схема подключения приёмника КОМБО-МИНИ
Очистка памяти приёмника КОМБО-МИНИ от всех пультов
- Нажмите и удерживайте кнопку на приёмнике. Сразу после 7-го звукового сигнала отпустите кнопку.
- В течение 3 секунд прозвучит частый прерывистый звуковой сигнал (очистка).
- Приёмник успешно очищен.
Добавление пультов в приёмник КОМБО-МИНИ
- Нажмите и удерживайте кнопку на приёмнике, для добавления пультов отпустите кнопку сразу после:
- 1-го звукового сигнала для реле №1
- 2-го звукового сигнала для реле №2
- В течение 10 секунд звуковой сигнал будет подтверждать активность режима добавления пультов (по 1 сигналу для реле №1 или по 2 сигнала для реле №2). Если вместо такого сигнала прозвучал короткий тройной сигнал - это значит, что память приёмника полностью заполнена.
- В течение этих 10 секунд нажмите 2 раза (по 1 секунде) на пульте кнопку, которую требуется добавить для управления выбранным каналом реле. Приёмник длинным звуковым сигналом подтвердит добавления выбранной кнопки пульта на выбранный ранее канал реле и в течение следующих 10 секунд продолжит ожидание добавления следующего пульта.
- Для выхода из режима добавления пультов нажмите кнопку приёмника или подождите 10 секунд.
Примечание
Если определенная кнопка пульта ранее уже была добавлена в приёмник КОМБО-МИНИ, и если эту же кнопку попытаться добавить на другой канал реле – она автоматически будет переназначена на последний указанный канал реле. В рабочем режиме срабатывание реле №1 сопровождается одним длинным звуковым сигналом, срабатывание реле №2 сопровождается одним коротким и одним длинным звуковым сигналом.
Удаление одного пульта из приёмника КОМБО-МИНИ
- Нажмите и удерживайте кнопку на приёмнике. Сразу после 3-го звукового сигнала отпустите кнопку.
- В течение 10 секунд звуковой сигнал будет подтверждать активность режима отключения пульта (по 3 сигнала).
- Нажмите любую (желательно рабочую) кнопку на ранее добавленном пульте.
- Приёмник длинным звуковым сигналом подтвердит отключение пульта и выйдет из данного режима.
Отключение/включение звукового сигнала при срабатывании реле
- Нажмите и удерживайте кнопку на приёмнике. Сразу после 4-го звукового сигнала отпустите кнопку.
- Если прозвучит короткий звуковой сигнал – звук выключен, если длинный (1 сек) – звук включен.
