Многофункциональный блок управления ROGER R70/2AC
для увеличения
кликните по изображению
заказ 2-3 дня
R70/2AC многофункциональный блок управления для двух моторов.
Передовые технологии ROGER в производстве блоков управления на примере модели R70 2AC.
Корпус из прочного пластика, обеспечивает высокий уровень защиты блока управления от пыли и влаги — IP56, предназначен для установки вне помещений.
Микропроцессорная логика, широчайший набор функций и режимов работы, передовые способы защиты от воздействия электрических и магнитных помех, совместимость с любыми системами контроля доступа, высокая интенсивность эксплуатации, эргономичная конструкция, быстрый монтаж и настройка, позволяют использовать модель R70 для управления любыми типами приводов ~220В, включая оборудование других производителей.

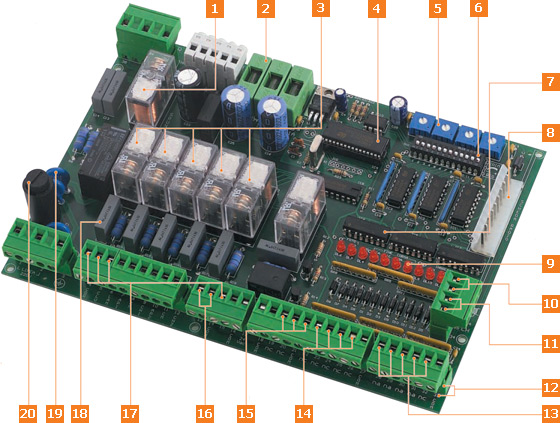

- Oтдельное стартовое реле для обеспечения максимальной пусковой мощности
- 3 предохранителя для защиты низковольтных цепей платы управления от возможных коротких замыканий
- Mощные реле с нагрузочной способностью 16 А для коммутации высоковольтных выходов
- Микропроцессор с изолированным электропитанием для защиты от любых электрических помех
- 4 триммера для оптимизации циклов работы и пауз
- 12-разрядный микропереключатель для выбора различных режимов работы
- Оптоизоляция всех входов управления и безопасности для защиты электронных компонентов платы
- Pазъем для установки встраиваемого радиоприемника ROGER
- 12 светодиодных индикаторов для визуального контроля состояния всех входов системы
- Вход для внешней антенны радиоприемника
- Выход второго радиоканала для многофункционального использования
- Съемные клеммные колодки с достаточным количеством общих входов для быстрого и удобного подключения внешних устройств
- 5 командных входов для максимально гибкого управления приводами
- 4 входа для подключения выключателей конечных положений приводов
- 3 входа для подключения внешних устройств безопасности, работающих в различных режимах
- Выход для управления электрозамком
- Отдельные независимые выходы для подключения сигнальной лампы, лампы освещения и индикации открытых ворот
- Конденсаторныные фильтры для защиты контактов реле от бросков напряжения при переключении
- Варисторы для защиты от повышенного напряжения в электросети
- Линейный предохранитель для защиты от любых коротких замыканий
Состав комплекта:
- R70/2AC многофункциональный блок управления для двух моторов - 1 шт.
Технические характеристики:
| Модель | R70 1AC | R70 2AC | R70 1CC |
|---|---|---|---|
| Питание от сети (В / Гц): | ~220 / 50 | ~220 / 50 | ~220 / 50 |
| Мощность мотора (Вт макс.): | 400 | 2x400 | 200 |
| Питание аксессуаров (В / мА макс.): | ~24 / 300 | =24 / 300 | |
| Питание и мощность лампы освещения (В / Вт макс.): | ~220 / 100 | ~220 / 40 | |
| Питание и мощность сигнальной лампы (В / Вт макс.): | ~220 / 40 | ~220 / 40 | ~220 / 40 |
| Питание и мощность лампы-индикатора открытых ворот (В / Вт макс.): | ~24 / 2 | ~24 / 2 | ~24 / 2 |
| Питание и мощность электрозамка (В / Вт макс.): | — | ~12 / 25 | — |
| Диапазон регулировки времени работы мотора (с): | 2 60 с продлением до 120 |
— | |
| Диапазон регулировки времени паузы (с): | 0 ÷ 90 | 0 ÷ 90 | 0 ÷ 90 |
| Диапазон регулировки задержки 2-го мотора при закрывании (с): | — | 0 ÷ 20 | — |
| Диапазон регулировки времени работы в режиме пешеходного прохода (с): | 2 ÷ 60 с продлением до 120 |
— | |
| Время задержки 1-го мотора при открывании (с): | — | 2 | — |
| Время предварительного включения сигнальной лампы (с): | 4 | — | |
| Регулировка скорости работы (%): | — | 60 / 80 / 100 | |
| Регулировка усилия мотора (%): | 65 / 75 / 85 / 100 | 0 ÷ 100 | |
| Регулировка чувствительности обнаружение препятствий: | ручная | — | автоматическая |
| Габаритные размеры корпуса ВxШxГ (мм): | см. размеры R41, R30 |
320x228x117 | см. размеры R40 |
| Диапазон рабочих температур (°С): | -25 ÷ + 70 | ||
Дополнительно:
Функции и режимы работы
| Модель | R701AC | R702AC | R701CC |
|---|---|---|---|
| Фиксированная задержка 1-ого мотора в начале цикла открывания | + | ||
| Работа в режиме присутствия оператора | + | + | |
| Работа в полуавтоматическом режиме | + | + | + |
| Пошаговый алгоритм работы: Открыть–Стоп–Закрыть–Стоп | + | + | + |
| Работа в автоматическом режиме | + | + | + |
| Работа в режиме кондоминиума — коллективного пользования | + | + | + |
| Режим пешеходного прохода | + | + | |
| Автоматическое закрывание при восстановлении электропитания после сбоя в сети | + | + | |
| Продление времени работы до 120 секунд | + | + | |
| Обратный рывок перед началом цикла открывания | + | + | |
| Работа лампы освещения в течение фиксированного интервала времени | + | + | + |
| Продление времени работы лампы освещения | + | + | |
| Импульсно-световая сигнализация движения ворот | + | + | + |
| Предварительное мерцание сигнальной лампы перед началом движения ворот | + | + | |
| Непрерывное световое оповещение открытого положения ворот | + | + | + |
| Открывание при срабатывании ФОТО1 в цикле закрывания | + | + | + |
| Временная остановка любого маневра при срабатывании ФОТО2 | + | ||
| Реверс движения ворот на 3 секунды при срабатывании чувствительного бампера | + | + | |
| Временная остановка закрывания с последующим открыванием при срабатывании ФОТО1 | + | + | |
| Открывание при срабатывании ФОТО2 в цикле закрывания | + | ||
| Автоматическое закрывание через 6 секунд после пересечения луча ФОТОЭЛЕМЕНТА1 | + | + | |
| ФОТОТЕСТ | + | + | |
| Разрешение открывания при затемненном ФОТО1 | + | + | |
| Плавный пуск | + | ||
| Плавный останов | + | + | |
| Торможение при срабатывании концевого выключателя | + | ||
| Обнаружение препятствий | + | + |
Входы/Выходы
| Модель | R701AC | R702AC | R701CC |
|---|---|---|---|
| Питание мотора = 24 В | + | ||
| Питание мотора ~230 В | + | + | |
| Выход мотора 1 | + | + | + |
| Выход мотора 2 | + | ||
| Выход сигнальной лампы | + | + | + |
| Выход лампы освещения | + | + | + |
| Выход ламы-индикатора открытых ворот | + | + | + |
| Выход электрозамка | + | ||
| Выход питания аксессуаров управления и безопасности | + | + | + |
| Выход питания фотоэлементов для работы в режиме ФОТОТЕСТ | + | + | |
| Вход пошагового управления воротами | + | + | + |
| Вход открыть | + | + | |
| Вход закрыть | + | + | |
| Вход пошагового управления пешеходным проходом | + | + | |
| Вход стоп | + | + | + |
| Вход чувствительного бампера | + | + | |
| Вход фотоэлемента ФОТО1 | + | + | + |
| Вход фотоэлемента ФОТО2 | + | ||
| Вход концевого выключателя цикла открывания мотора 1 | + | + | |
| Вход концевого выключателя цикла закрывания мотора 1 | + | + | |
| Вход концевого выключателя цикла открывания мотора 2 | + | ||
| Вход концевого выключателя цикла закрывания мотора 2 | + | ||
| Разъем для встраиваемого радиоприемника ROGER | + | + | + |
| Вход внешней радиоантенны | + | + | + |
| Выход второго радиоканала | + | + | + |
Регулировки
| Модель | R701AC | R702AC | R701CC |
|---|---|---|---|
| Регулировка времени работы | + | + | |
| Регулировка времени паузы | + | + | + |
| Регулировка времени задержки цикла закрывания для мотора 2 | + | ||
| Регулировка времени работы в режиме пешеходного прохода | + | + | |
| Регулировка усилия в цикле открывания | + | ||
| Регулировка усилия в цикле закрывания | + | ||
| Электромеханическая регулировка усилия | + | + | |
| Электромеханическая регулировка скорости | + | ||
| Регулировка чувствительности обнаружения препятствий | + |
Габаритные размеры

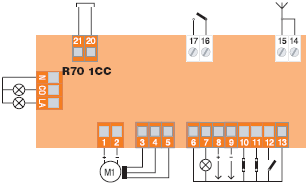

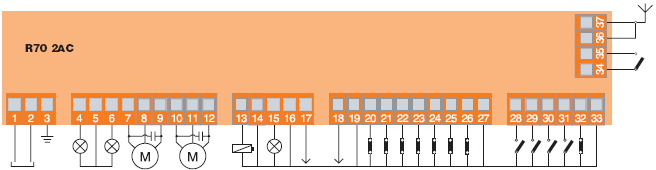

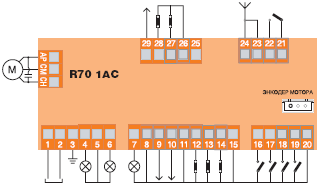

Подключения
|
1,2
|
электропитание от сети ~220 В, 50 Гц |
21
|
Фото1 |
|
3
|
Заземление |
22
|
Чувствительный бампер |
|
4
|
Лампа освещения ~220 В, 100 Вт макс. |
23
|
Концевой выключатель открывания мотора1 |
|
5
|
Общий лампы ~220 B |
24
|
Концевой выключатель закрывания мотора1 |
|
6
|
Сигнальная лампа ~220 В, 40 Вт макс. |
25
|
Концевой выключатель открывания мотора2 |
|
9
8
7
|
Мотор1 |
26
|
Концевой выключатель закрывания мотора2 |
|
12
11
10
|
Мотор2 |
27
|
Общий |
|
13
|
Электрозамок ~12 в, 25 вт макс. |
28
|
Открыть |
|
14
|
Общий |
29
|
Закрыть |
|
15
|
Лампа–индикатор открытых ворот ~24 в, 2 вт макс. |
30
|
Управление воротами |
|
16
|
Общий |
31
|
Пошаговое управление пешеходным проходом |
|
17
|
Питание аксессуаров ~24 в, 300 ма макс. |
32
|
Стоп |
|
18
|
Питание фотоэлементов в режиме фототест ~24 в, 300ма макс. |
33
|
Общий |
|
19
|
Общий |
35
34
|
Выход 2-го радиоканала |
|
20
|
Фото2 |
37
36
|
Радиоантенна |
|
1,2
|
Мотор |
13
|
Общий |
|
5
4
3
|
Энкодер мотора |
15
14
|
Радиоантенна |
|
6
|
Общий |
17
16
|
Выход 2-го радиоканала |
|
7
|
Лампа-индикатор открытых ворот ~24 в, 2 вт макс. |
21
20
|
Электропитание от сети ~220 в, 50 гц |
|
9
8
|
Питание аксессуаров =24 в, 300 ма макс. |
N
|
Общий лампы ~220 b |
|
10
|
Стоп |
CO
|
Лампа освещения ~220 в, 40 вт макс. |
|
11
|
Фото1 |
LA
|
Сигнальная лампа ~220 в, 40 вт макс. |
|
12
|
Пошаговое управление воротами |
|
1,2
|
Электропитание от сети ~220 в, 50 гц |
16
|
Пошаговое управление пешеходным проходом |
|
3
|
Заземление |
17
|
Пошаговое управление воротами |
|
4
|
Сигнальная лампа ~220 в, 40 вт макс. |
18
|
Закрыть |
|
5
|
Общий лампы ~220 b |
19
|
Открыть |
|
6
|
Лампа освещения ~220 в, 100вт макс. |
20
|
Общий |
|
7
|
Лампа–индикатор открытых ворот ~24 в, 2 вт макс. |
22
21
|
Выход 2-го радиоканала |
|
8
|
Общий |
24
23
|
Радиоантенна |
|
9
|
Питание аксессуаров ~24 в, 300 ма макс. |
25
|
Не используется |
|
10
|
Питание фотоэлементов в режиме фототест ~24 в, 300 ма макс. |
26
|
Общий |
|
11
|
Общий |
27
|
Концевой выключатель закрывания |
|
12
|
Чувствительный бампер |
28
|
Концевой выключатель открывания |
|
13
|
Фото1 |
29
|
Питание блока магнитных Концевиков ~24 в |
|
14
|
Стоп |
CH
CM
AP
|
Мотор |
|
15
|
Общий |
