Внутривальный привод E SMART SI 332 AC с сухим контактом и входом BusT4, на 35 вал для рулонных штор и жалюзей
Данное изделие представляет собой трубчатый двигатель, который позволяет автоматизировать работу внутренних рулонных штор, или внутренних солнцезащитных жалюзи, или других подобных сворачивающихся устройств. Запрещается использовать его в любых других целях! Изготовитель не несет ответственности за ущерб, который может быть причинен ненадлежащим использованием изделия, то есть таким, которое отлично от описанного в настоящем руководстве.
Изделие имеет следующие функциональные характеристики:
- питание от электросети;
- укомплектовано тремя отдельными соединительными кабелями: один служит для электропитания, другой - для управления и третий - для передачи данных smart-bus;
- устанавливается внутри намоточного рулона; часть мотора, которая выступает из рулона (электронный блок) крепится к потолку или стене при помощи специальных скоб для крепления (отсутствующих в упаковке);
- включает в себя блок управления с энкодером, обеспечивающий электронное управление движением и точность положений остановки;
- может быть запрограммировано с помощью модуля DMBM, с помощью BUS T4, с помощью специального программатора (TTP и др.) или при помощи смартфона, оснащенного технологией «NFC». Эти устройства не входят в состав упаковки. В частности, программирование при помощи модуля DMBM обеспечивает очень высокий уровень персонализации. Например, при программировании «скорости движения шторы» с помощью программатора TTP можно выбирать лишь из 5 значений; а при осуществлении этого же программирования с использованием модуля DMBM можно выбрать любое из значений, лежащих в диапазоне между «vmin» и «vmax»;
- может управляться при помощи настенной кнопочной панели, подсоединенной соответствующим кабелем, или модуля DMBM. Эти устройства не входят в состав упаковки;
- может осуществлять подъем или опускание шторы, может останавливать ее в верхнем и нижнем положениях остановки или в других промежуточных положениях. При управлении двигателем с помощью модуля DMBM доступны дополнительные команды, например, можно задать достижение определенного положения с определенной скоростью.
ПРИМЕР 1: 30% @ 21 об/мин – означает, что штора остановится на 30% своего хода, при этом 0% соответствует нижнему положению остановки, а 100% - верхнему положению остановки, при скорости двигателя 21 об/мин.
ПРИМЕР 2: 100% @ 32 об/мин – означает, что штора остановится на 100 % своего хода (т.е. в верхнем положении остановки), при этом 0 % соответствует нижнему положению остановки, а 100% - верхнему положению остановки, при скорости двигателя 32 об/мин.
- обеспечивает одинаковую скорость для штор с разным весом;
- обеспечивает одинаковые скорости подъема и опускания, если они заданы одинаково;
- позволяет регулировать продолжительность движения;
- позволяет регулировать ускорение и замедление перемещения в начале и конце движения, соответственно;
- оснащено предохранительной системой, которая при обнаружения препятствия на пути движения шторы немедленно прекращает выполняемое движение и на короткое время изменяет его направление. Эта же система автоматически срабатывает при выполнении подъема (только в том случае, если Верхнее положение остановки «0» определяется упором о короб или другой механический стопор), для ослабления удары штора о короб и снижения тягового усилия двигателя, прилагаемого к полотну, в тот момент, когда штора останавливается в Верхнем положении остановки «0»;
- позволяет задавать логику работы кнопок кнопочной панели;
- позволяет точно и аккуратно регулировать положения остановки при помощи кнопок, находящихся на головке двигателя;
- оснащено светодиодным индикатором состояния системы и сигнализации о возможных неисправностях;
- оснащено устройством «тепловой защиты», которое в случае перегрева, вызванного непрерывным автоматическим использованием, выходящим за разрешенные пределы, автоматически прекращает подачу электропитания и возобновляет ее, когда температура приходит в норму;
- предлагается в различных исполнениях, каждое из которых имеет определенный крутящий момент двигателя.
Состав комплекта:
- Внутривальный привод E SMART SI 332 AC с сухим контактом и входом BusT4 - 1 шт.
Технические характеристики:
- Источник питания (В переменного тока/ Гц): 100-240 / 50-60
- Потребление тока (А): 0,6
- Мощность (Вт): 40
- Потребление мощности в режиме ожидания (Вт): <0,5
- Крутящий момент (Нм): 3
- Номинальная частота вращения (об/мин): 32
- Максимальная частота вращения (об/ мин)*: 48
- Минимальная частота вращения (об/мин): 16
- Уровень шума (дБА)*: 35
- Количество оборотов перед остановкой: <150
- Время непрерывной работы (мин): 10
- Грузоподъемность (кг)**: 12
- Степень защиты: IP30

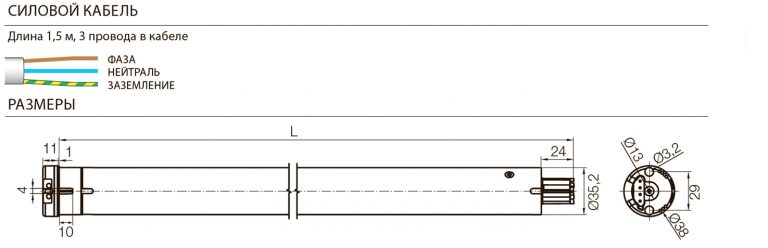

- Длина кабеля (м): 1,5
- Габариты (мм): 35x35x744
- Вес (кг): 1,5
- Рабочая температура (°C мин/макс): 0 - 60
Дополнительно:
Степень защиты IP30.
* — Если установленная частота вращения выше номинальной частоты вращения, крутящий момент двигателя автоматически снижается на 50%.
** — Измерение уровня шума было проведено в соответствии с EN ISO 3745, EN ISO 3746 и EN 60704-1, уровень звукового давления указан в дБА.
*** — Указанное значение рассчитано при использовании вала диаметром 40 мм. Фактическое значение может отличаться в зависимости от конкретных условий установки.
