Направляющая РОЛТЭК МИКРО 010.45
для увеличения
кликните по изображению

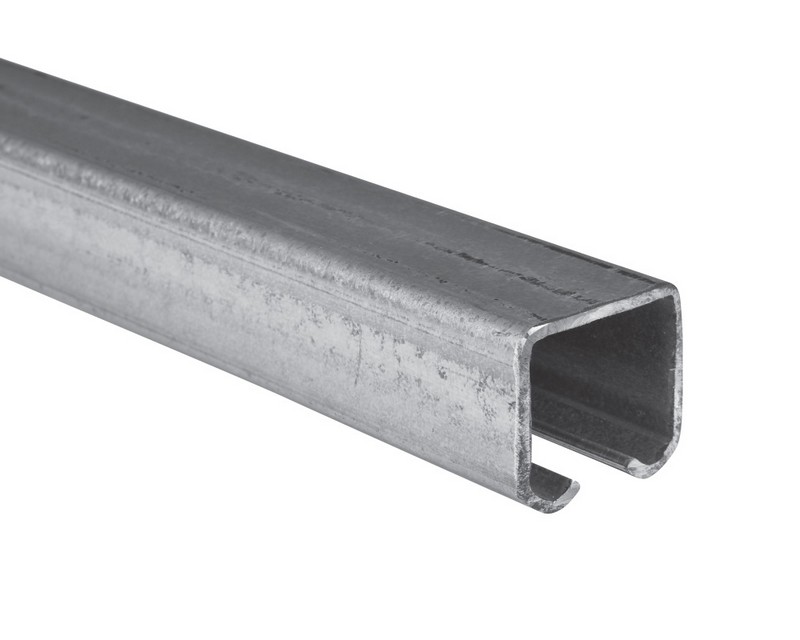

010.45 направляющая МИКРО 4,5 метра для откатных ворот
Направляющая является наиболее ответственным элементом в конструкции откатных (сдвижных) и подвесных ворот. Она обеспечивает передачу усилий от створки ворот к фундаменту через опоры МИКРО (код 001 и 002). При изготовлении откатных самонесущих ворот створку необходимо делать максимально жесткой, чтобы она выдерживала изгиб под собственным весом
Направляющие МИКРО для откатных (сдвижных) ворот поставляются следующих длин:
|
код |
длина |
вес |
толщина стенки |
|
010.45 |
4,5 м |
19,8 кг |
3 мм |
|
010.53 |
5,3 м |
23,3 кг |
3 мм |
|
010.6 |
6 м |
26,4 кг |
3 мм |
Специально-подобранные длины исключают необходимость подрезать направляющую в размер ворот, что обеспечивает значительную экономию. РОЛТЭК - единственный производитель комплектующих для ворот, поставляющий направляющие специальных длин.
Направляющие МИКРО изготавливаются методом прокатки из качественной высокопрочной стали.
Выбранная РОЛТЭК марка стали применяется при производстве изделий с высокими требованиями к прочности и свариваемости, где невозможно применение простой конструкционной стали. При прокатке направляющих используется высококачественное оборудование, благодаря которому гарантируется высокая точность всех направляющих:
- прямолинейность (допустимый изгиб) направляющей не более 1,5 мм/м
- закручивание направляющей не более 0,5°/м
- остальные допуски на размеры выполняются в соответствии с европейским стандартом EN 10162.
Вес 1 п.м. направляющей МИКРО = 6,6 кг
Поверхность направляющей оцинкованна. Смазку внутренней поверхности направляющей при монтаже производить не требуется! Для правильной стыковки направляющих см. рекомендации. Для правильного крепления направляющей к створке ворот см. рекомендации. При изготовлении двустворчатых откатных ворот при расчетах необходимо уменьшать допустимые силы F1 и F2 в 1,5 раза.
Состав комплекта:
- 010.45 направляющая МИКРО 4,5 метра - 1 шт.
