Блок управления CAME 002ZL150N
для увеличения
кликните по изображению
002ZL150N блок управления двумя моторами с питанием двигателя 24В.
Блок управления ZL150N предназначен для управления приводами серии FLEX с напряжением питания =24В, мощностью до 48 Вт. Разработан и произведен CAME S.p.A. имеет класс защиты IP 54. Корпус выполнен из ABS- пластика. Гарантийный срок эксплуатации 36 месяцев. Блок управления питается напряжением ~220 В , которое подается на контакты L1-L2 и защищен по входу предохранителем 1,6A. Контрольные устройства блока управления защищены предохранителем 1.6А, двигатели приводов и электрозамок - предохранителем 5А. Общая потребляемая мощность принадлежностей не должна превышать 40 Вт
ZL150N – это многофункциональный блок управления для приводов CAME. Он оборудован дисплеем и имеет пользовательский интерфейс для программирования основных функций. Среди функционала имеется регулировка скорости и времени открытия/закрытия, функция автоматического закрытия, присутствие оператора, обнаружение препятствия и т.п. Также поддерживается подключение различного рода дополнительных аксессуаров с питанием 24 VDC (электрозамки, лампы), радиомодуля, датчиков движения и т.п. Выходы с питанием 24 VDC для подключения приводов и периферии, защищены сменными предохранителями.
Основные особенности:
- подключение двух приводов с питанием 24 VDC;
- питание блока от сети 220 VAC;
- слаботочные выходы 24 VDC для подключения периферии;
- возможность подключить радиомодуль, фотоэлементы, кнопки, считыватели и т.п.;
- возможность регулировки времени открытия;
- задержка второго привода при закрытии;
- функция реверса в случае препятствия на пути движения створок ворот;
- функция замедления движения в конечной точке;
- защита корпуса по стандарту IP54 (влага/пыль);
- установка на поверхности любого типа (монтажная пластина в комплекте);
- диапазон температур стандартной эксплуатации, без использования дополнительного обогревателя, составляет -20 °С…+55 °С;
- возможность опциональной установки оригинальных дополнительных аксессуаров для повышения функционала.
Плата блока управления обеспечивает и контролирует выполнение следующих функций:
- Автоматическое закрывание после команды "Открыть"
- Предварительное включение сигнальной лампы
- Обнаружение препятствий при неподвижном положении створки в любой точке траектории ее движения
- Функция "Молоток" (облегчающая открывание электрозамка)
- Открыть/закрыть
- Открыть/закрыть в режиме "Присутствие оператора"
- Частичное открывание Полный стоп
Возможность подключения фотоэлементов безопасности для выполнения следующих функций:
- Открывание в режиме закрывания
- Закрывание в режиме открывания или частичный стоп при движении ворот
- Стоп
Состав комплекта:
- Блок управления CAME 002ZL150N - 1 шт.
Технические характеристики:
- Материал корпуса: ABS пластик
- Степень защиты: IP54
- Напряжение электропитания (50/60 Гц): ~230В
- Потребляемый ток в режиме ожидания: 60 мА
- Макс. допустимая мощность: 96 Вт
- Макс. мощность аксессуаров работающих от 24 В: 40 Вт
- Выходы подключения приводов: 2х24 VDC
- Диапазон рабочих температур: -20...+55 С
- Габаритные размеры: 204х274х133 мм
- Вес: 4 кг
Дополнительно:

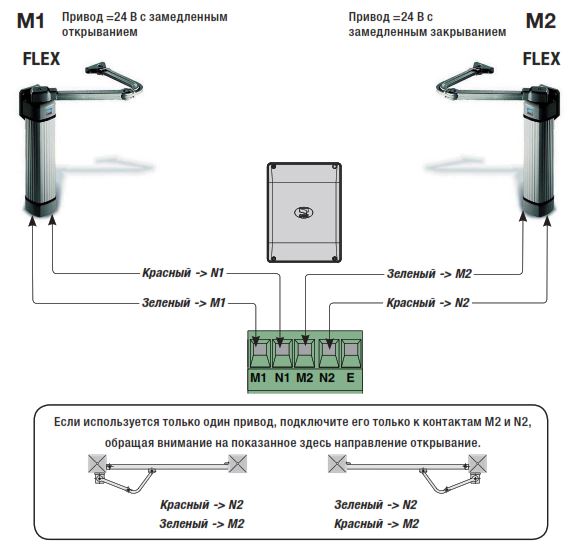

Схема подключения ZL150N
