Комплект автоматики CAME AXI для распашных ворот
для увеличения
кликните по изображению
заказ 2-3 дня
AXI комплект автоматики для распашных ворот шириной створки до 2,5 метров, интенсивность 100%
CAME AXI SWN25B (AXISWN25B) комплект для распашных ворот до 300 кг или до 3,5 м, интенсивность 50%, класс защиты IP44, диапазон рабочих температур от -20°С до +55°С, напряжение питания 230В; электропитание двигателя 24В, тип привода линейный электромеханический.
Особенности:
- Линейный привод для распашных ворот небольших размеров.
- Равномерное, плавное и бесшумное движение створок.
- Контроль движения и повышенная безопасность благодаря встроенному энкодеру.
- Встроенная система разблокировки с возможностью дополнения внешней дистанционной (дополнительный аксессуар).
Состав комплекта:
- 001SWN25B/SWN25B - Привод 24 В линейный, самоблокирующийся с энкодером (корпус голубой) - 2 шт.
- 002ZL65/ZL65 - Блок управления с расширенным набором функций - 1 шт.
- Руководство по монтажу и эксплуатации на русском языке
- Монтажный набор согласно руководству по монтажу и эксплуатации
Технические характеристики:
| Тип привода | Электромеханический, линейный | |
| Интенсивность использования | Высокоинтенсивное | |
| Макс. ширина створки | 2,5 м | |
| Макс. масса створки | 300 кг | |
| Класс защиты | IP44 | |
| Напряжение электропитания | 230 В, 50 Гц | |
| Напряжение электропитания двигателя | 24 В | |
| Макс. потребляемый ток | 5 A | |
| Мощность | 120 Вт | |
| Толкающее усилие | 400 ÷ 2000 Н | |
| Диапазон рабочих температур | -20 ÷ +55 °C | |
|
Время открывания на 90° |
15 сек. | |
|
Уровень звуковой мощности |
≤70 дБА | |
|
Класс изоляции |
3 | |
|
Передаточное отношение |
1/36 | |
|
Габариты |
838х220х120 | |
| Вес комплекта | 15 кг | |
Дополнительно:

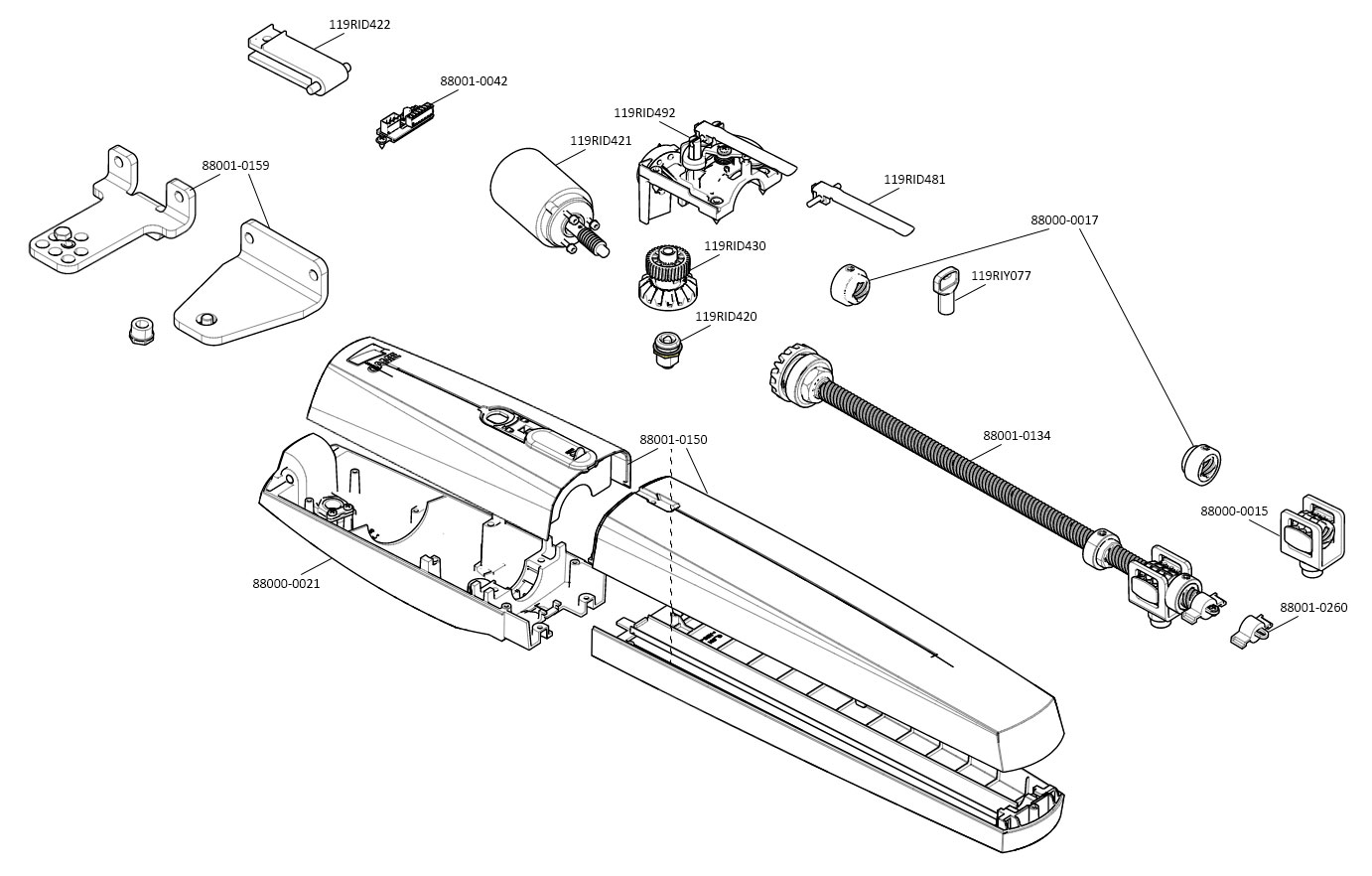

Запчасти для привода CAME AXI:
- 119RID420 Замок разблокировки OPP001
- 119RID421 Электродвигатель OPP001
- 119RID422 Хвостовик задний OPP001
- 119RID425 Ходовая втулка с креплением OPP001
- 119RID426 Ограничители хода OPP001
- 119RID427 Винт ходовой винт SWN20-AXI20
- 119RID430 Промежуточный вал OPP001
- 119RID481 Рычаг разблокировки OPP001
- 119RID492 Кожух редуктора с механизмом разблокировки
- 119RIY077 Ключ трехгранный
- 88000-0021 Основание корпуса
- 88001-0042 Плата энкодера А1824
- 88001-0150 Комплект пластикового кожуха для SWN25, RAL7030
- 88001-0159 Кронштейны крепления AXL,AXI,SWN
- 88001-0260 GUIDA VITE SENZA FINE AXI-SWN-OPP-AXL 5p
