Комплект автоматики GENIUS TRIGON 02-24 KIT
для увеличения
кликните по изображению
TRIGON 02-24 KIT комплект автоматики для распашных ворот шириной створки до 3 метра, интенсивность 100 цикл/ч.
Электромеханический привод рычажного типа для распашных ворот.
Trigon 24 создан специально для ворот с большим расстоянием от петель ворот до места крепления привода. Подключение привода ворот не отнимет много времени благодаря особенностям кинематической схемы. Створки ворот открываются благодаря рычагам, которые поворачиваются при помощи оси привода. Привод способен открыть створки на 90 градусов за 18 секунд.
Данный электромеханический привод ворот обладает мощностью в 40 Вт и опционально оснащается электрическими выключателями, работающими от напряжения в 24 В. Концевые выключатели отвечают за выполнение функций «остановка» или «начало участка торможения» и гарантируют безопасность пользователей.
Высокая безопасность пользователя гарантируется за счет выполнения выключателями функций «остановки» или «начала участка торможения». При этом выключатели очень точно настраиваются. Механизм для распашных ворот предназначен для ворот с длиной створок до 3 метров или если они открываются наружу. Trigon 24 не требует нишу для установки.
Данная модель обладает 100% интенсивностью использования. Она может обеспечить более 100 циклов открытия - закрытия створок ворот в час.
Конструктивные особенности:
- Предназначен для установки на ворота со створками большой длины, а также со створкамиб открывающимися наружу. Не требует установки в нишу.
- Применяется для створок длиной до 3 метров и обеспечивает надёжную фиксацию створок длиной до 2 м без установки электрического замка.
- Модели с питанием 24 В обеспечивают большое число циклов открытия-закрытия и рекомендуются при высокой интенсивности использования.
- При отсутствии напряжения питания защищенная ключом система разблокировки обеспечивает перемещение створок ворот вручную.
Состав комплекта:
- 6170151 TRIGON 02-24 Привод электромеханический рычажный, 24В - 2 шт.
- 390682 Микровыключатель с принадлежностями для обозначения одного конечного положения привода Trigon - 4 шт.
- 6100263 плата управления для распашных ворот Brain15 - 1 шт.
Технические характеристики:
- Напряжение питания - 24 В
- Мощность - 40 Вт
- Момент - 200 Нм
- Количество циклов - >100 в час
- Время открывания створки - на 90o 18 с
- Максимальная ширина створки - 3 м
- Ветровая нагрузка - средняя
- Назначение - универсальный
- Интенсивность использования - 100%
- Диапазон рабочих температур - от -40 .. +55 oC
- Класс защиты - IP 44
- Масса - 11.5 кг

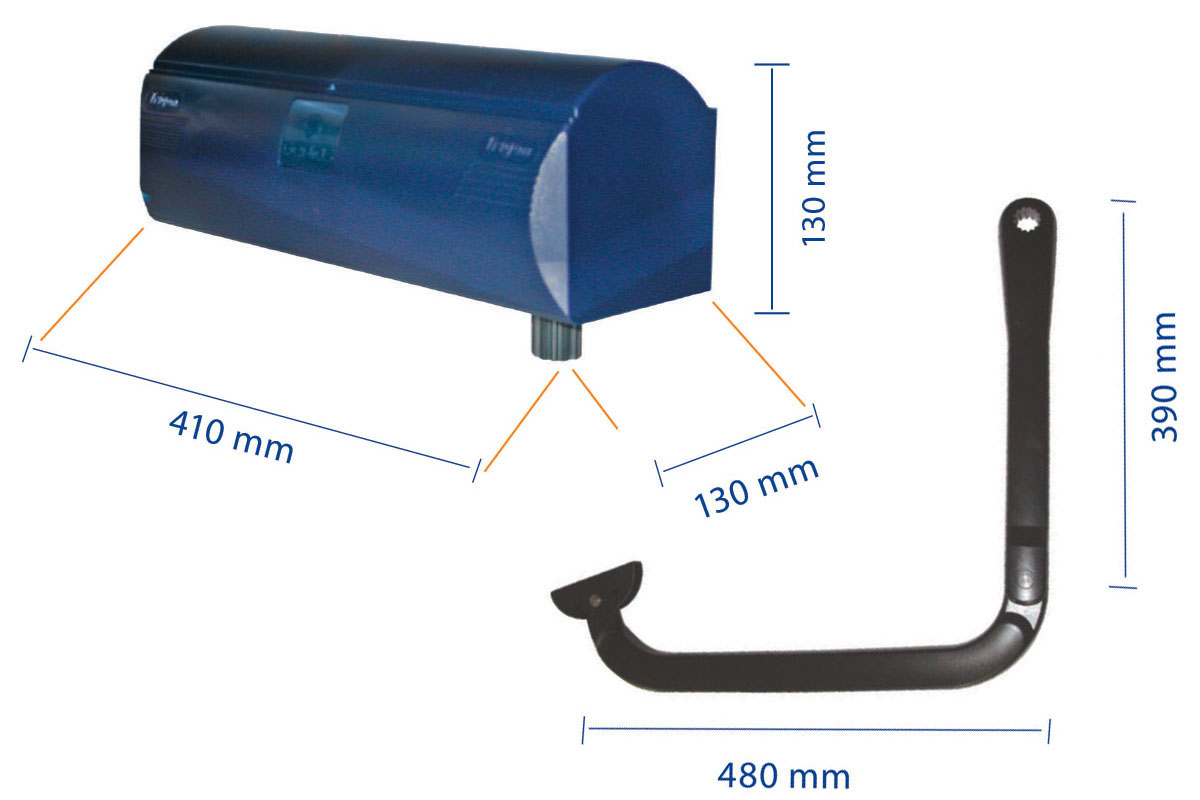

- Габариты - 410x130x130 мм
