Комплект монтажный CAME 119RID195
для увеличения
кликните по изображению
заказ 2-3 дня
119RID195 комплект монтажный для привода распашных ворот серии ATI
CAME 119RID195 комплект монтажный для привода распашных ворот серии ATI.
Состав комплекта:
- 119RID195 комплект монтажный - 1 шт.
Технические характеристики:
- Материал: сталь оцинкованная
- Применение: привод распашных ворот ATI A3000A, A3024N, A5000A, A5024N
- Страна производства: Италия
- Вес: 0,8 кг
Дополнительно:

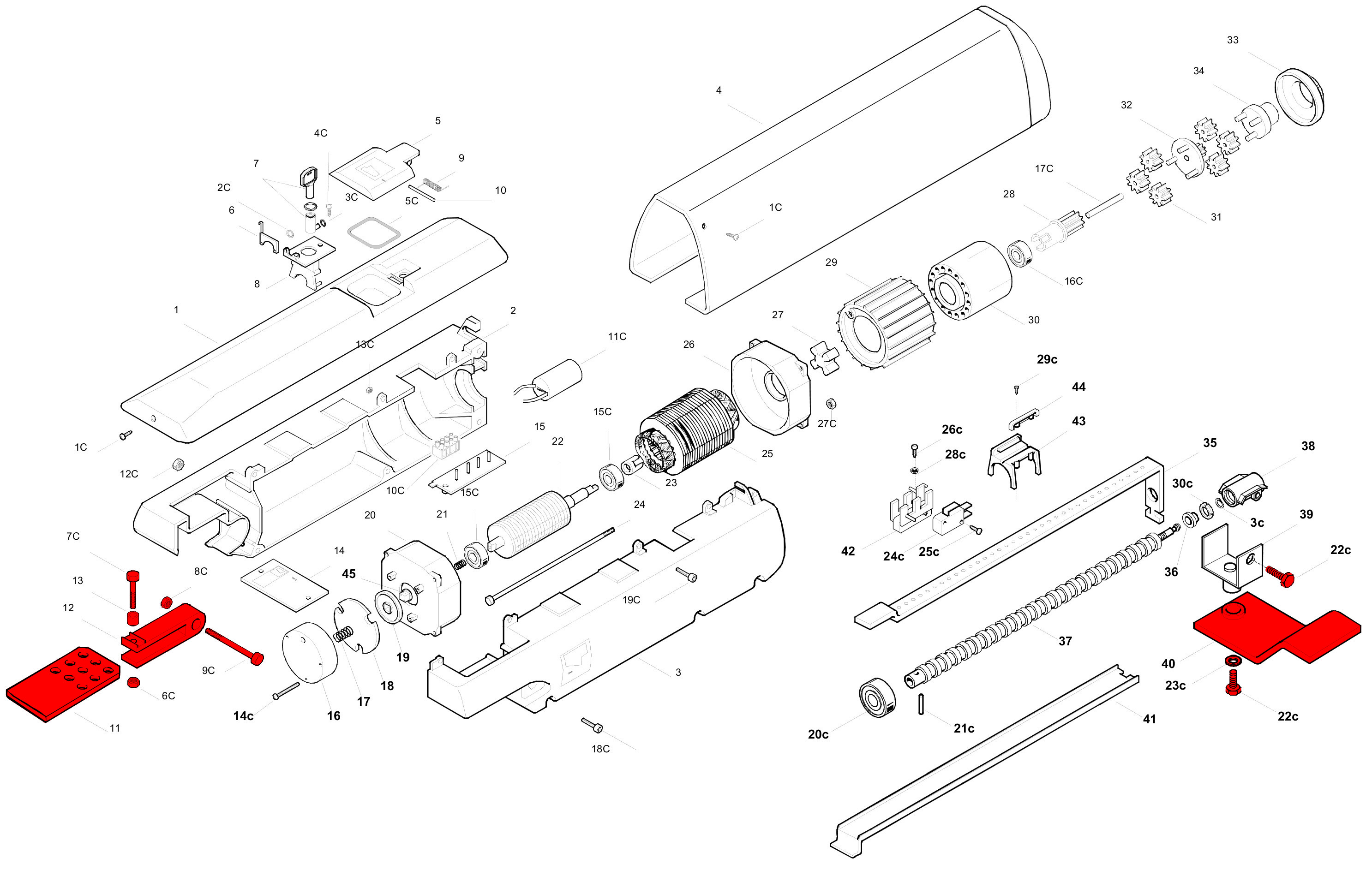

Схема привода A3000 / A3006 / A5000 / A5006 V1
| № позиций | Артикул | Наименование элемента |
|---|---|---|
| 11 | 119RID062 | Кронштейн задний A180 AMICO ATI KRONO |
| 6C, 7C, 8C, 9C, 12, 13 | 119RID098 | Хвостовик задний АТI KRONO |
| 1, 1C, 5, 5C, 9, 10 | 119RID099 | Крышка корпуса ATI |
| 2, 3, 12C, 13C, 18C, 19C | 119RID100 | Корпус ATI |
| 4 | 119RID101 | Крышка винта ATI 3 |
| 119RID102 | Крышка винта ATI 5 | |
| 2C, 3C, 4C, 6, 8 | 119RID106 | Замок разблокировки ATI в сборе |
| 10С, 15 | 119RID107 | Колодка клеммная ATI |
| 15С, 20, 22б 23, 24, 25, 26, 27С | 119RID109 | Электродвигатель А3000А A3000 A3100 А5000А A5000 A5100 |
| 119RID260 | Электродвигатель A3006 A3106 A5006 A5106 | |
| 14С, 16, 17, 18, 19, 45 | 119RID110 | Электромагнит АТI в сборе |
| 16С, 17С, 21С, 27, 28, 29, 30, 31, 32, 33, 34 | 119RID111 | Редуктор планетарный ATI |
| 23, 27, 28 | 119RID121 | Крестовина ATI |
| 6С, 7С, 8С, 9С, 11, 12, 13, 22С, 23С, 40 | 119RID195 | Комплект монтажный ATI |
| 24С, 25С, 26С, 28С, 42 | 119RID198 | Микровыключатель в сборе ATI |
| 3С, 20С, 21С, 30С, 36, 37 | 119RID199 | Винт ходовой ATI 3 |
| 119RID200 | Винт ходовой ATI 5 | |
| 22С, 38 | 119RID201 | Втулка бронзовая для приводов серии ATI |
| 29С, 43, 44 | 119RID202 | Каретка концевых выключателей ATI |
| 22С, 23С, 40 | 119RID203 | Кронштейн передний ATI |
| 19, 45 | 119RID204 | Диск тормоза ATI |
| 30С, 36 | 119RID205 | Втулка пластиковая ATI |
| 41 | 119RID206 | Пластина защитная ATI 3 |
| 119RID207 | Пластина защитная ATI 5 | |
| 22С, 23С, 39 | 119RID208 | Крепление бронзовой втулки для привода ATI |
| 30С, 35, 36 | 119RID216 | Планка перфорированная для концевых выключателей ATI 3 |
| 119RID217 | Планка перфорированная для концевых выключателей ATI 5 | |
| 7 | 119RIY077 | Ключ трехгранный |
| 11С | 119RIR295 | Конденсатор 10 мкФ с гибкими выводами ATI |
| 24С | 119RIR083 | Микровыключатель без рычага |

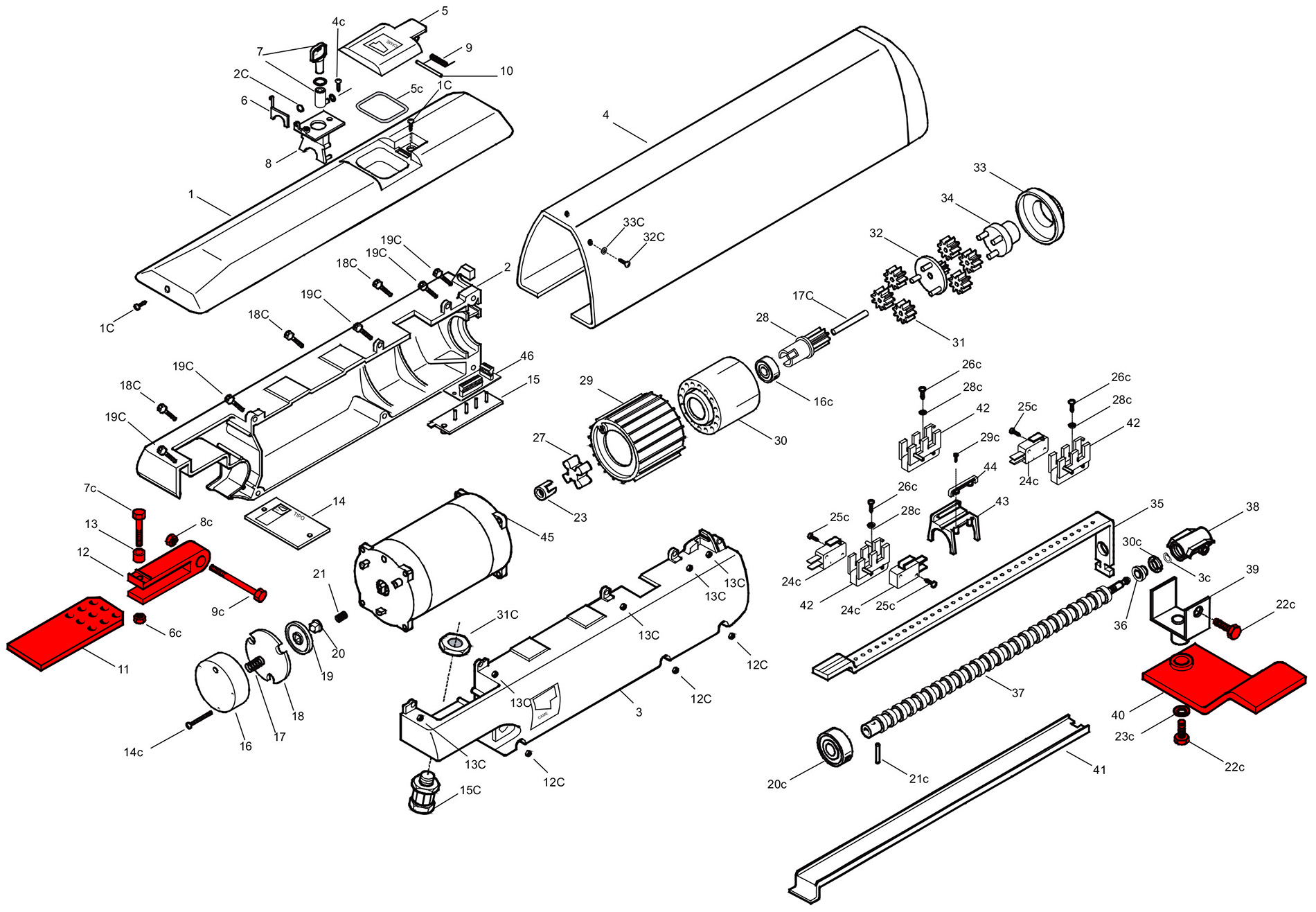

Схема привода A3024N / A5024N
| № позиций | Артикул | Наименование элемента |
|---|---|---|
| 11 | 119RID062 | Кронштейн задний A180 AMICO ATI KRONO |
| 6C, 7C, 8C, 9C, 12, 13 | 119RID098 | Хвостовик задний АТI KRONO |
| 1, 1C, 5, 5C, 9, 10 | 119RID099 | Крышка корпуса ATI |
| 2, 3, 12C, 13C, 15C, 18C, 19C, 31C | 119RID100 | Корпус ATI |
| 4, 32C, 33C | 119RID101 | Крышка винта ATI 3 |
| 2C, 3C, 4C, 6, 7, 8 | 119RID106 | Замок разблокир. ATI в сборе |
| 16C, 17C, 21C, 27, 28, 29, 30, 31, 32, 33, 34 | 119RID111 | Редуктор планетарный AMICO ATI |
| 23, 27, 28 | 119RID121 | Крестовина ATI |
| 45 | 119RID124 | Электродвигатель ATI 24V |
| 14C, 16, 17, 18, 19, 20, 21 | 119RID140 | Электромагнит ATI 24 в сборе |
| 6C, 7C, 8C, 9C, 11, 12, 13, 22C, 23C, 40 | 119RID195 | Комплект монтажный ATI |
| 24C, 25C, 26C, 28C, 42 | 119RID198 | Микровыключатель в сборе ATI |
| 3C, 20C, 21C, 30C, 36, 37 | 119RID199 | Винт ходовой ATI 3 |
| 119RID200 | Винт ходовой ATI 5 | |
| 22C, 38 | 119RID201 | Втулка бронзовая для приводов серии ATI |
| 22C, 23C, 40 | 119RID203 | Кронштейн передний ATI AXO |
| 19, 20 | 119RID204 | Диск тормоза ATI |
| 30C, 36 | 119RID205 | Втулка пластиковая ATI |
| 41 | 119RID206 | Пластина защитная ATI 3 |
| 119RID207 | Пластина защитная ATI 5 | |
| 22C, 23C, 39 | 119RID208 | Крепление бронзовой втулки для привода ATI AXO |
| 30C, 35, 36 | 119RID216 | Планка перфор. д/конц.выкл. ATI 3 |
| 119RID217 | Планка перфор. д/конц.выкл. ATI 5 | |
| 7 | 119RIY077 | Ключ трехгранный |
| 6C, 7C, 8C, 9C, 13, 22C, 23C, 28C | 119RID051 | Набор креплений ATI |
| 24C, 25C, 26C, 28C, 29C, 35, 42, 43, 44 | 119RID289 | Концевые выключатели A3024N в сборе |
| 119RID290 | Концевые выключатели A5024N в сборе | |
| 46 | 119RIR267 | Плата подключений A3024N A5024N F7024N |
| 24C | 119RIR083 | Микровыключатель без рычага |
| 29C, 43, 44 | 119RID202 | Каретка концевых выключателей ATI |
