Барабан DOORHAN DH11001
для увеличения
кликните по изображению
заказ 2-3 дня
DH11001 барабан для секционных ворот стандартного подъема М102, Н = 2750 мм
Doorhan DH11001 барабан для секционных ворот стандартного подъема М102, высота ворот до 2750. Устанавливается на вал ворот всех видов подъема, кроме высокого и вертикального. Предназначен для наматывания троса ∅3.
Состав комплекта:
- DH11001 барабан - 1 пара
Технические характеристики:
- Максимальная высота ворот, мм - 2750
- Диаметр вала, мм - 25,4
- Максимальный диаметр троса, мм - 3,2
Дополнительно:

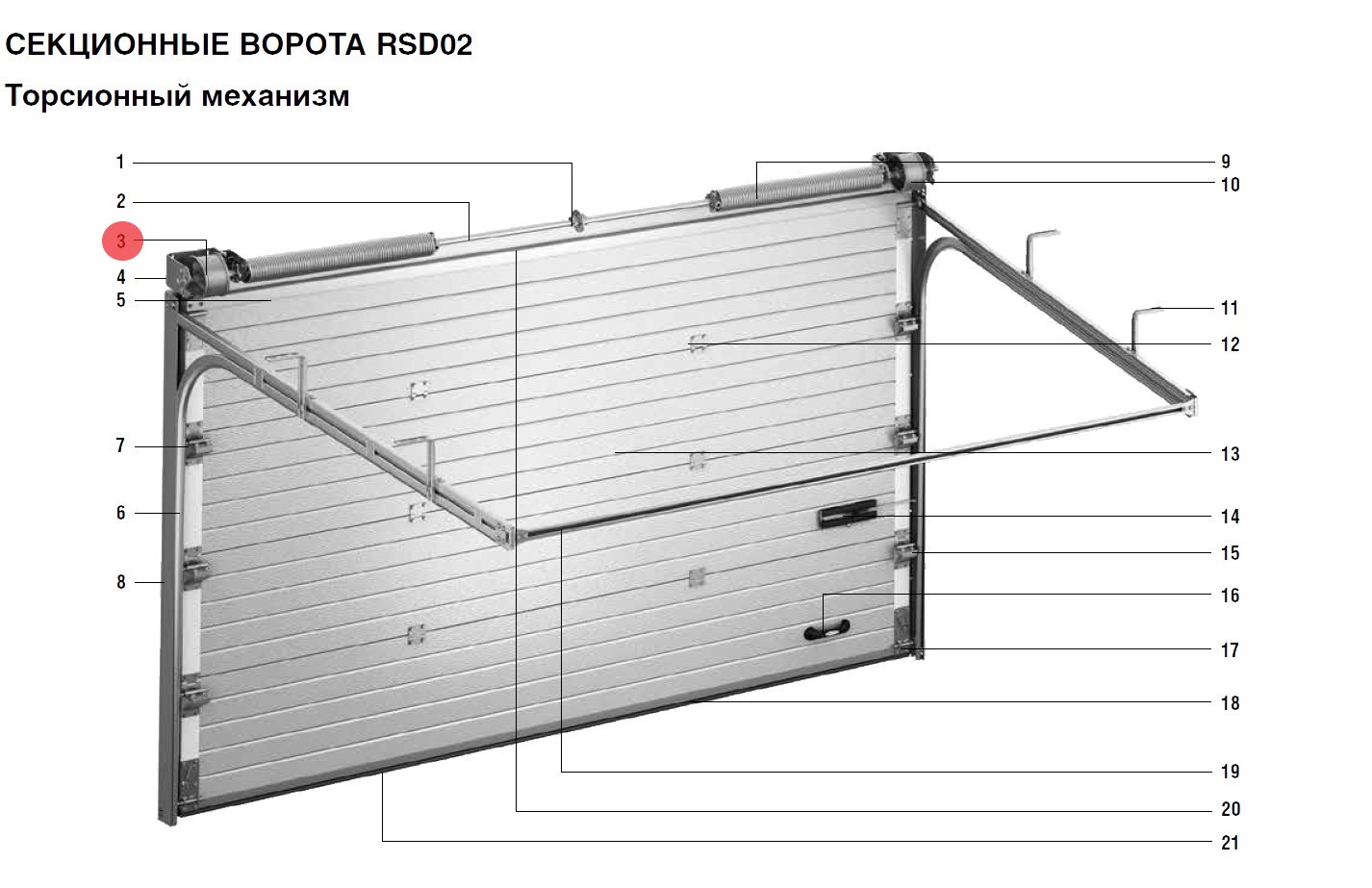

| № | Артикул | Наименование элемента |
|---|---|---|
| 1 | 25034, 25034-1, 25035, DH25035, 25034-1K | Соединительная муфта |
| 2 | 25015/М, 25018/M, 25076/M | Вал |
| 3 | DH11000, DH11001, DH11011, DH11021 | Барабаны |
| 4 | DH-PL011 | Концевой П-образный опорный кронштейн |
| 5 | 80041/M | Верхний алюминиевый профиль |
| 6 | 21100М, 21100B/M | Вертикальная направляющая |
| 7 | N25234/RAL9003, 25234 | Боковая опора с роликами |
| 8 | 23690/М | Угловая стойка |
| 9 | 33060/mL, 33060/mR 33075/mL, 33075/mR 34065/mL, 34065/mR 34075/mL, 34075/mR |
Балансирующий пружинный механизм (торсионная пружина) |
| 10 | 25549L, 25549R | Устройство защиты от обрыва пружины |
| 11 | DH24612-1, DH24612 | Кронштейн крепления к потолку |
| 12 | N25233-1/RAL9003 | Петля |
| 13 | 3S00/S00-8014/9003 15D08/S00-8014/9003 16D08/S00-8014/9003 3F230/S00-8014/9003 2D11/S00-7004/9003 |
Cэндвич-панель |
| 14 | 25050K | Замок |
| 15 | DIP05-475L, DIP05-475R DIP05-500L, DIP05-500R DIP05-525L, DIP05-525R DIP05-550L, DIP05-550R DIP05-575L, DIP05-575R |
Боковая крышка |
| 16 | R020, DH25131LG | Ручка |
| 17 | DH25232, DH25247 | Нижний угловой кронштейн |
| 18 | 80041/M | Нижний профиль |
| 19 | 24890/M | С-образный профиль |
| 20 | 80028 | Верхний уплотнитель |
| 21 | 80042 | Нижний уплотнитель |
