Кронштейн крепления горизонтальных направляющих DOORHAN DH24612-1
для увеличения
кликните по изображению
заказ 2-3 дня
DH24612-1 кронштейн крепления горизонтальных направляющих универсальный, L= 500 мм
Может устанавливаться на ворота всех типов подъема, кроме вертикального. Служит для крепления горизонтальных направляющих и c-образного профиля к потолку, стенам и другим элементам помещения.
Состав комплекта:
- DH24612-1 кронштейн крепления горизонтальных направляющих универсальный, L= 500 мм - 1 шт.
Технические характеристики:
- Единица измерения - шт.
- Материал - оцинкованная сталь
- Толщина, мм - 2,0
- Масса, кг/шт. - 0,45
Дополнительно:

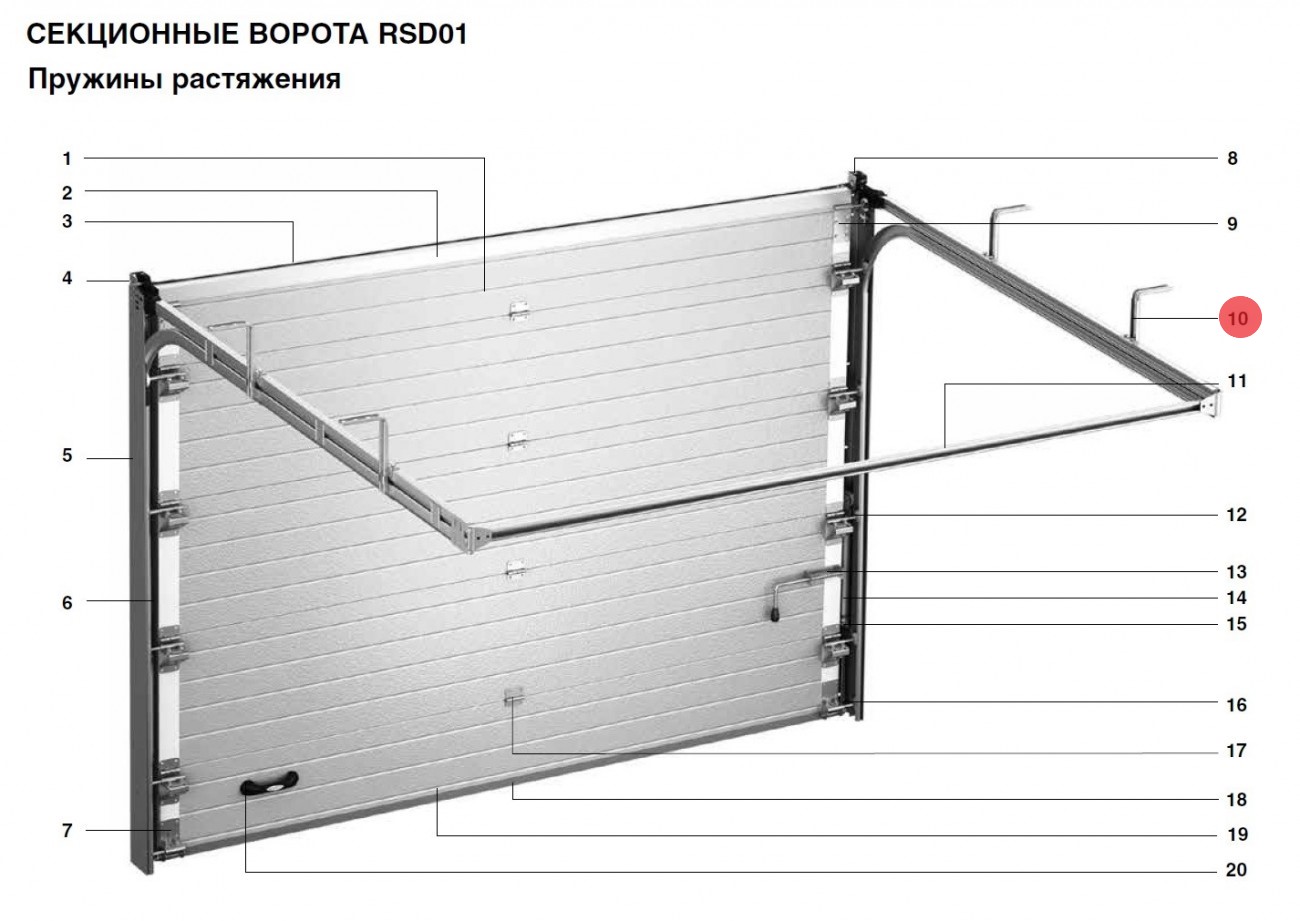

| № | Артикул | Наименование элемента |
|---|---|---|
| 1 |
3S00/S00-9003/9003 15D08/S00-9003/9003 16D08/S00-9003/9003 3F230/S00-9003/9003 2D11/S00-8014/9003 |
Сэндвич-панель ворот |
| 2 | DHSW-00080/M | Алюминиевый профиль "Ригель верхний" |
| 3 | 80028 | Верхний уплотнитель |
| 4 | SPVE03 | Кронштейн крепления двойного шкива |
| 5 | 23690/М | Стойка угловая |
| 6 | 21100В/М | Направляющая вертикальная |
| 7 | SPVE1408-RAL9003 | Нижний угловой кронштейн |
| 8 | DHSN003 | Изгиб направляющих укороченный |
| 9 | 25043 | Верхняя опора |
| 10 | DH24612-1 DH24612 |
Кронштейн крепления к потолку |
| 11 | 24890/М | С-образный профиль |
| 12 | 25234 | Боковая опора |
| 13 | 25135 | Задвижка |
| 14 | YPR1-sb YPR2-sb YPR3-sb YPR4-sb YPR5-sb YPR6-sb YPR7-sb YPR8-sb YPR9-sb YPR10-sb |
Балансирующий пружинный механизм (пружина растяжения) |
| 15 | CR-24730 | Уплотнитель боковой |
| 16 | SPVE02 | Натяжитель |
| 17 | N25233-1/RAL9003 | Петля внутренняя |
| 18 | 80042 | Нижний уплотнитель |
| 19 | 80041/М | Алюминиевые верхний и нижний профили |
| 20 | R020 | Ручка |

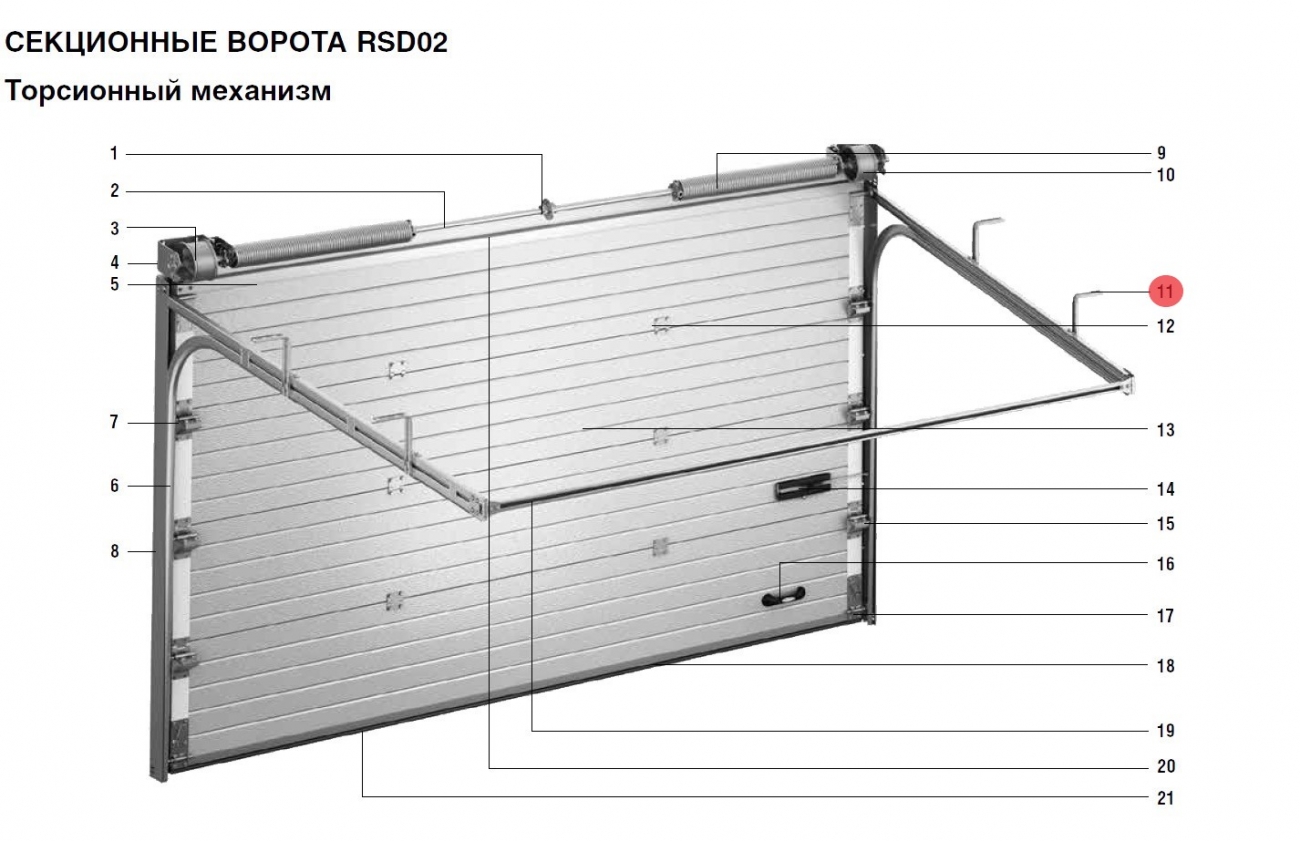

| № | Артикул | Наименование элемента |
|---|---|---|
| 1 | 25034, 25034-1, 25035, DH25035, 25034-1K | Соединительная муфта |
| 2 | 25015/М, 25018/M, 25076/M | Вал |
| 3 | DH11000, DH11001, DH11011, DH11021 | Барабаны |
| 4 | DH-PL011 | Концевой П-образный опорный кронштейн |
| 5 | 80041/M | Верхний алюминиевый профиль |
| 6 | 21100М, 21100B/M | Вертикальная направляющая |
| 7 | N25234/RAL9003, DH25234 | Боковая опора с роликами |
| 8 | 23690/М | Угловая стойка |
| 9 | 33060/mL, 33060/mR 33075/mL, 33075/mR 34065/mL, 34065/mR 34075/mL, 34075/mR |
Балансирующий пружинный механизм (торсионная пружина) |
| 10 | 25549L, 25549R | Устройство защиты от обрыва пружины |
| 11 | DH24612-1, DH24612 | Кронштейн крепления к потолку |
| 12 | N25233-1/RAL9003 | Петля |
| 13 | 3S00/S00-8014/9003 15D08/S00-8014/9003 16D08/S00-8014/9003 3F230/S00-8014/9003 2D11/S00-7004/9003 |
Cэндвич-панель |
| 14 | 25050K | Замок |
| 15 | DIP05-475L, DIP05-475R DIP05-500L, DIP05-500R DIP05-525L, DIP05-525R DIP05-550L, DIP05-550R DIP05-575L, DIP05-575R |
Боковая крышка |
| 16 | R020, DH25131LG | Ручка |
| 17 | DH25232, DH25247 | Нижний угловой кронштейн |
| 18 | 80041/M | Нижний профиль |
| 19 | 24890/M | С-образный профиль |
| 20 | 80028 | Верхний уплотнитель |
| 21 | 80042 | Нижний уплотнитель |
