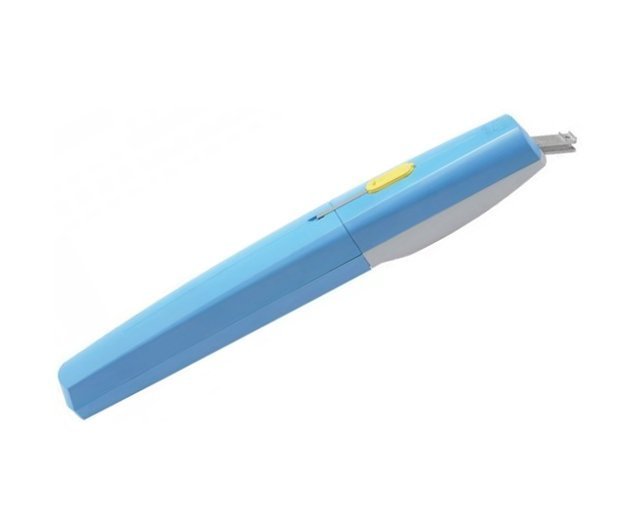

Привод линейный CAME 001SWN20B для распашных ворот
для увеличения
кликните по изображению
001SWN20B привод для распашных ворот шириной створки до 2 метров, интенсивность 100%
CAME SWN20B (001SWN20B) - это автоматический привод линейного типа серии AXI, предназначенный для автоматизации бытовых двухстворчатых или одностворчатых распашных ворот общим весом створки до 250 кг и шириной не более 2 метров. Привод обладает рабочим ходом 350мм, позволяющим его использовать как на открывание во внутрь (до 115°) так и наружу (до 90°). Внутри размещен мотор, оснащенный энкодером с электроблокировкой, червячный редуктор и ходовой винт с зубчатой передачей. Корпус выполненный из алюминия и ABS-пластика, поддерживает высокий стандарт защиты IP44, тем самым надежно защищая от негативного влияния окружающей среды рабочие элементы привода. В случае отключения электроэнергии или каких-либо неисправностей в блоке управления, привод можно разблокировать с помощью встроенного расцепителя. Перевод привода в режим ручного открывания осуществляется с помощью компактного ключа.
Благодаря встроенным концевым выключателям можно не устанавливать на ворота наружные механические упоры. Ходовая гайка выполнена из высокопрочного сплава бронзы и стали, что значительно увеличивает срок ее службы.
Важно знать! В случае ширины створки более 1,5 метров рекомендуется устанавливать механический затвор или электромеханический замок на ворота, для предотвращения возможной нагрузки при попытке несанкционированного открывания ворот и защиты внутренних частей привода.
Привод адаптирован для работы в условиях умеренного климата России и обладает широким температурным диапазоном эксплуатации от -20°C до +55°C.
Основные преимущества этой модели:
- Долговечный и эффективный электродвигатель 24В
- Высокая интенсивность использования
- Наличие энкодера с функцией контроля движения и обнаружения препятствий
- Использование концевых выключателей (нет необходимости в механических упорах)
- Высокопрочный герметичный корпус (пыле-влагозащита IP44)
- Вес створки ворот до 250 кг (возможность установки на створку шириной до 2 метров)
Ограничения:
| Макс. ширина створки (м) | 2 * | 1,5 * | 1* |
| Макс. масса створки (кг) | 200 | 250 | 250 |
Состав комплекта:
- Электромеханический привод CAME SWN20B для распашных ворот (корпус голубой)
- Крепежные элементы
- Ключ расцепителя
- Инструкция на Русском языке
Технические характеристики:
| Тип привода | Линейный | |
| Интенсивность использования | Высокоинтенсивное | |
| Макс. ширина створки | 2 м | |
| Макс. масса створки | 250 кг | |
| Класс защиты | IP44 | |
| Напряжение электропитания | 230 В, 50 Гц | |
| Напряжение электропитания двигателя | 24 В | |
| Макс. потребляемый ток | 5 A | |
| Мощность | 120 Вт | |
| Толкающее усилие | 400-2000 Н | |
| Диапазон рабочих температур | -20 ÷ +55 °C | |
|
Время открывания на 90° |
15 сек. | |
|
Класс изоляции |
3 | |
|
Передаточное отношение |
1/36 | |
| ШхВхГ | 838х110х120 | |
| Вес | 5,50 кг | |
Дополнительно:

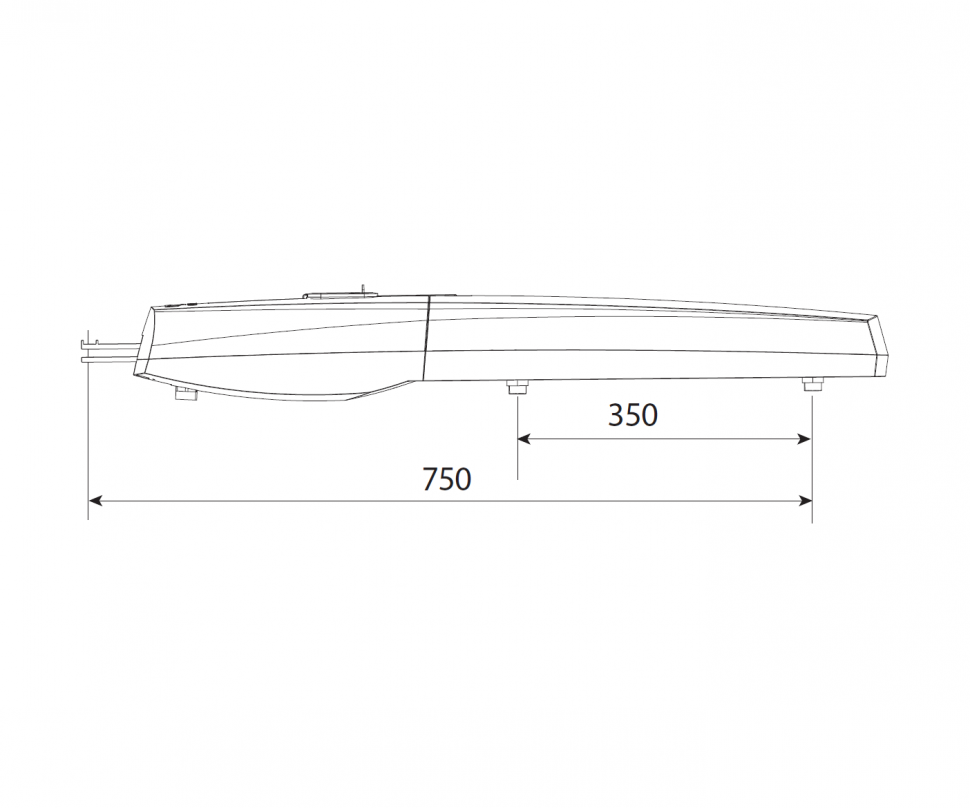

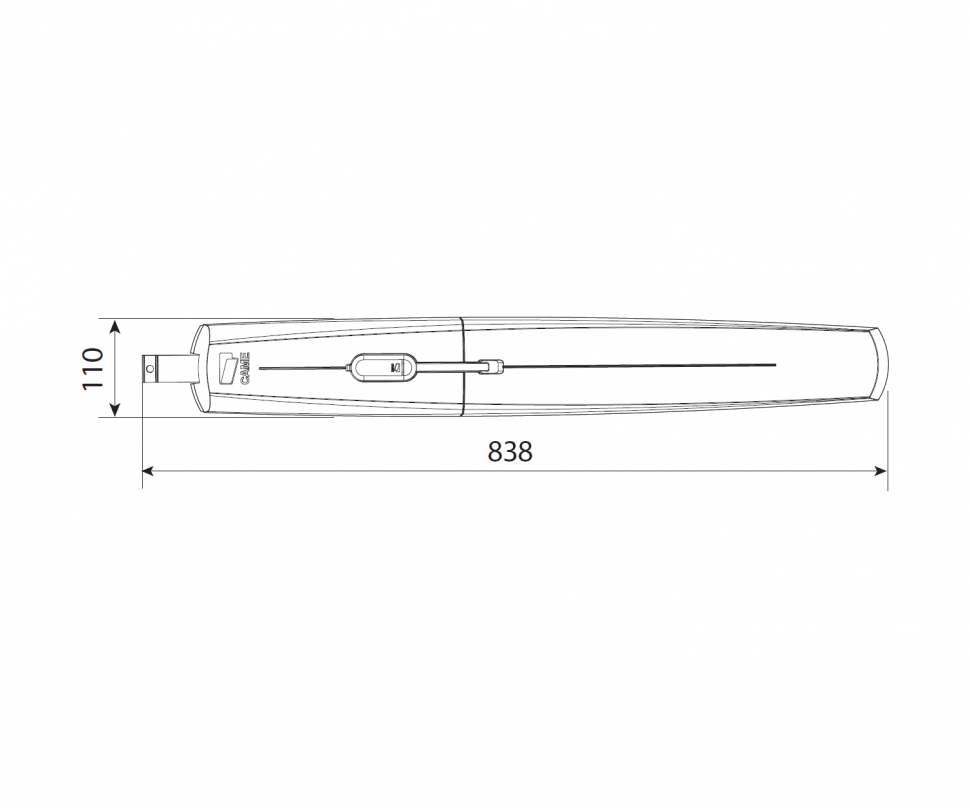

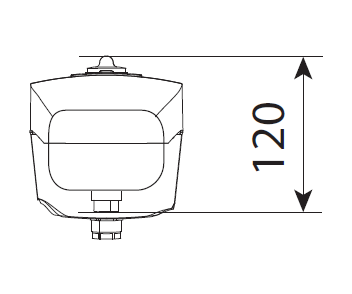

Габаритные размеры:
