Комплект автоматики CAME ATI 5024N KIT для распашных ворот
для увеличения
кликните по изображению
ATI 5024N KIT комплект автоматики для распашных ворот шириной створки до 5 метров, высокоинтенсивная работа
Приводы ATI 3000 и ATI 5000 - лучшее решение для автоматизации распашных ворот. Надежная и качественная работа автоматики CAME - эффективность системы контроля доступа на частную территорию, что обеспечивает ей стабильный спрос и благоприятные отзывы потребителей.
Came ATI - линейный привод, ATI 3000 применяется при ширине створки распашных ворот не более 3 метров, а привод ATI 5000 - при ширине створки до 5 метров. Прочная, надежная автоматика не требует изменять форму или структуру ворот. Приводы Came ATI 3024 и 5024 являются электробезопасным оборудованием , т.к. на электродвигатель и другие устройства подается низкое напряжение. Автоматика безотказно работает даже при интенсивном режиме эксплуатации. Есть возможность контролировать скорость движения створок ворот в начале цикла движения и в конце, при этом при обнаружении препятствий можно остановить створку или осуществить реверс благодаря встроенным амперометрическим датчикам (модели ATI3024N и ATI5024N с питанием 24 В).
Для приводов 220 В: угол открытия и закрытия регулируется с помощью микровыключателей крайних положений. Отличительными особенностями, также являются возможность мгновенно остановить ворота, используя радиобрелок, а также возможность запрограммировать частичное открытие створки для прохода пешеходов. Функция самодиагностики - проверка устройств безопасности перед каждым открыванием и закрыванием.
Приводы ATI 3000 и ATI 5000 самоблокирующиеся, имеют механизм разблокировки на случай потери электропитания. Устройство разблокировки находится в корпусе и двет возможность вручную разблокировать оборудование, используя ключ. Также дополнительно можно установить внешний механизм разблокировки H 3000. Высокая прочность устройств и стойкость к вредным воздействиям атмосферных факторов достигается за счет изготовления корпуса привода целиком из алюминия.
Серия ATI представлена двумя низковольтными моделями А3024 и А5024 (напряжение привода 24 В) и моделями с напряжением привода 220В - А3000/А3100, А5000/А5100. Изделие соответствует требованиям EN12445-EN12453, протестировано на безопасность максимального толкающего усилия створки.
Состав комплекта:
- 001A5024N привод 24В линейный самоблокирующийся - 2 шт.
- Специальный стальной крепеж - 2 шт.
- 002ZL180 блок управления с расширенным набором функций с платой 3199ZL180- 1 шт.
- Радиоприемник встраиваемый 001AF43RU - 1 шт.
- Брелок-передатчик 2-х канальный 001TWIN2 - 2 шт.
Технические характеристики:
|
Модель
|
A3000A/3100
|
A5000A/5100
|
A3024, A5024
|
| Класс защиты | IP54 | ||
| Электропитание, В | ~230 (50/60 Гц) | ||
| Электропитание двигателя, В | ~230 (50/60 Гц) | =24 | |
| Максимальный потребляемый ток, А | 1,2 | 10 | |
| Максимальная мощность, Вт | 150 | 120 | |
| Интенсивность использования, % | 50 | инт.исп. | |
| Тяговое усилие, Н | 400 - 3000 | ||
|
Максимальная температура двигателя, |
150 | ||
| Время открывания (до 90°), с | 19 | 32 | регулир. |
| Диапазон рабочих температур, °С | от -20 до +70 | ||
Дополнительно:
Рекомендации по применению приводов CAME ATI в зависимости от параметров ворот:
При использовании приводов следует учитывать габариты ворот - ширину и массу створок.
| A3000 / A3024 | A5000 / A5024 | ||
| Ширина створки, м | Масса створки, кг | Ширина створки, м | Масса створки, кг |
| 2,00 | 800 | 2,00 | 1000 |
| 2,50 | 600 |
2,50
|
800 |
|
4,00
|
400 | 3,00 | 600 |
| 4,00 | 500 | ||
| 5,00 | 400 | ||
Поставляемые итальянским производителем в Россию приводы ATI имеют полностью закрытый шток, поэтому могут использоваться в трудных климатических условиях - дождь, снег, низкие температуры, пыль и песок. Кроме того, корпус приводов выполнен из алюминия, это повышает их прочность, надежность и долговечность работы.

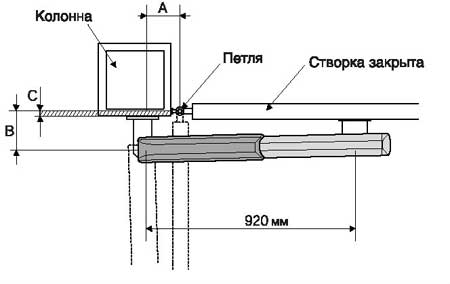

При монтаже приводов допустим зазор между местом крепления привода и плоскостью ворот до 13 см.
