Механизмы рольставен

Механизмы поднятия / опускания рольставен

Здесь Вы можете ознакомиться со следующими конструкциями рольставен:

Устройство рольставен с электроприводом

1. Крышка боковая
2. Устройство направляющее
3. Подшипник
4. Капсула универсальная
5. Вал октогональный
6. Ригель в сборе
7. Короб защитный
8. Электропривод
9. Крепление
10. Направляющая шина
11. Заглушка
12. Замок боковой
13. Концевой профиль
14. Суппорт подшипника
15. Пульт ДУ
16. Выключатель

Полотно рольставни приводится в движение электроприводом (8) при помощи пульта ДУ (15) или выключателя (16). Выключатели бывают трех видов: клавишный, замковый и дистанционный.

Чтобы поднять или опустить рольставню нужно нажать соответствующую кнопку на пульте ДУ (15) или нажать (повернуть) клавишу выключателя (16) в направлении "подъем" или "опускание" соответственно и удерживать до полной остановки полотна. Для остановки полотна в промежуточном положении нужно просто отпустить клавишу.

В выключатели с замком требуется вставить ключ и повернуть его, чтобы поднять/опустить рольставню.

Существуют выключатели с фиксацией. В этом случае удерживать клавишу (или ключ) выключателя до полной остановки полотна роллеты не нужно. Остановка произойдет автоматически, но после этого необходимо установить клавишу (ключ) в нейтральное положение. Чтобы остановить роллету в промежуточном положении, нужно вернуть клавишу (ключ) в нейтральное положение. Выключатели без фиксации предпочтительнее с точки зрения электро-безопасности.

Электроприводы не предназначены для постоянного непрерывного открывания/закрывания, так как могут перегреваться. Их не рекомендуется устанавливать на объектах, где требуется большая частота поднятия/опускания роллет.

По Вашему желанию электропривод может поставляться с механизмом аварийного ручного подъема - воротковым приводом. Он позволяет осуществлять подъем (опускание) полотна рольставни в аварийном режиме при отсутствии напряжения в сети.

Устройство рольставен с воротковым приводом (кардан, редуктор)

1. Крышка боковая
2. Направляющее устройство
3. Подшипник
4. Капсула универсальная
5. Вал октогональный
6. Пружина тяговая
7. Короб защитный
8. Вставка
9. Редуктор
10. Направляющая шина
11. Заглушка
12. Замок боковой
13. Полоса запорная *
14. Стопор
15. Замок ригельный *
16. Концевой профиль
17. Кардан
18. Клипса пружинная
19. Вороток

Полотно роллеты приводится в движение редуктором (9) при помощи воротка (19), соединенного с редуктором через кардан (17).

Подъем/опускание полотна осуществляется с помощью вращения воротка до касания стопорами короба рольставней (при опускании: до полного смыкания ламелей полотна). Дальнейшее вращение рукоятки запрещено: оно требует значительных усилий и приводит к повреждению конструкции.

По Вашему желанию в концевой профиль изделия возможна установка боковых задвижек или замка ригельного. При этом перед открыванием роллеты необходимо разблокировать полотно роллеты: поворотом ключа открыть замок ригельный или свести к центру полотна боковые задвижки, вмонтированные в концевой профиль (16). Соответственно можно заблокировать полотно роллеты после опускания.

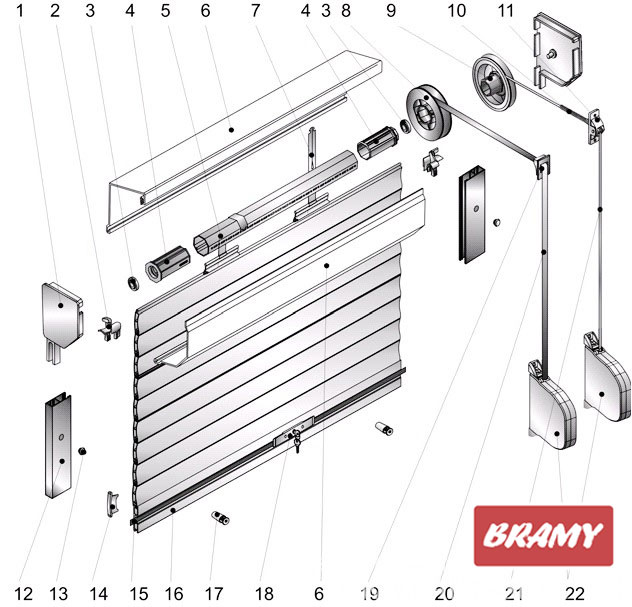

Устройство рольставен с ленточным или шнуровым приводом

1. Крышка боковая
2. Направляющее устройство
3. Подшипник
4. Капсула универсальная
5. Вал октогональный
6. Короб защитный
7. Пружина тяговая
8. Шкив
9. Шкив
10. Пружина предохранительная
11. Направляющая для шнура
12. Направляющая шина
13. Заглушка
14. Замок боковой
15. Полоса запорная *
16. Концевой профиль
17. Стопор
18. Замок ригельный *
19. Направляющая для ленты
20. Лентоукладчик
21. Шнур
22. Укладчик для шнура инерционный

При подъеме полотна рольставни необходимо потянуть вниз ленту (или шнур) необходимое количество раз до тех пор, пока полотно рольставни не окажется в нужном положении.

При опускании полотна роллеты необходимо взять ленту (шнур) около корпуса лентоукладчика (укладчика шнура), потянуть на себя и затем плавно отпустить ленту (шнур), не выпуская ее (его) из рук. Повторить данную операцию до полного смыкания ламелей в полотне.

В концевой профиль изделия возможна установка боковых задвижек или замка ригельного. См. "Устройство рольставен с воротковым приводом".

Устройство рольставен с кордовым приводом

1. Крышка боковая
2. Направляющее устройство
3. Подшипник
4. Капсула универсальная
5. Вал октогональный
6. Короб защитный
7. Пружина тяговая
8. Шкив
9. Направляющая для корда
10. Трубка защитная
11. Шина направляющая
12. Заглушка
13. Замок боковой
14. Полоса запорная *
15. Концевой профиль
16. Стопор
17. Замок ригельный *
18. Корпус
19. Направляющая для кордай
20. Укладчик для шнура редукторный
21. Рукоятка

Подъем полотна рольставен производится вращением по часовой стрелке рукоятки (21), опускание полотна производится вращением приводной рукоятки против часовой стрелки.

Будьте внимательны: редуктор легко сломать, если вращать ручку, когда полотно уже остановилось в верхнем или нижнем положении.

Устройство рольставен с пружинно-инерционным механизмом

1. Крышка боковая
2. Направляющее устройство
3. Суппорт подшипника
4. Подшипник
5. Капсула универсальная
6. Вал октогональный
7. Пружина тяговая
8. Короб защитный
9. Пружинно-инерционный механизм
10. Направляющая шина
11. Замок боковой
12. Заглушка
13. Стопор
14. Концевой профиль
15. Замок ригельный

Полотно роллеты приводится в движение инерционной пружиной. Для подъема полотна необходимо, придерживая за ручки на концевом профиле (14), плавно поднять полотно роллеты до полной остановки его в верхнем положении. Для опускания полотна роллеты необходимо тянуть полотно за ручки на концевом профиле до контакта с опорной поверхностью (подоконным отливом, порогом проема и т.п.).

Роллеты с пружинно-инерционным механизмом поднятия/опускания комплектуются ригельным замком, который врезается в нижний концевой профиль или боковыми задвижками. При открытии/закрытии замка необходимо удерживать свободной рукой ручку на концевом профиле для предотвращения резкого подъема и сворачивания полотна рольставни.
