Изготовление распашных ворот
Распашные ворота являются одним из наиболее распространенных вариантов, который выбирают владельцы загородных домов в процессе обустройства территории. Потребителям нравится надежность в использовании и простота установки. В представленной статье мы рассмотрим преимущества распашных ворот, особенности их производства, а также дадим ряд советов касательно установки.
Основные преимущества и недостатки.
Перед тем как ознакомиться с основными разновидностями распашных ворот, рекомендуем сначала ознакомиться с их преимуществами и недостатками.
К положительным сторонам относятся следующие:
- простота конструкции;
- нетребовательность в проведении технического обслуживания;
- сравнительно низкий показатель стоимости;
- повышенный запас прочности;
- возможность эксплуатации на протяжении длительного периода времени;
- отсутствие ограничений в плане выбора формы и дизайнерской отделки;
- при проведении монтажных работ не надо предварительно бетонировать площадку, чтобы, например, установить ролики для откатных ворот;
- возможность упрощения схемы использования путем установки автоматики.
Но есть и ряд недостатков:
- Необходимость достаточного свободного пространства для открытия и закрытия ворот.
- Необходимость принимать во внимание показатели ветровой нагрузки.
Достоинств гораздо больше. Недостатки хоть и присутствуют, но они не являются критичными, их легко устранить, а надежность систем подтверждается длительным сроком их использования.
Основные разновидности.
Устройство распашных ворот не меняет своего принципа на протяжении длительного периода времени. При производстве применяются не только традиционные, но и современные материалы в виде профлиста или поликарбоната (в зависимости от личных предпочтений заказчика).
Конструкторы сильно доработали механизм открывания створок. На сегодняшний день их оснащают автоматизированным комплексом, в котором реализовано несколько современных технологий. Это дает возможность сделать эксплуатацию более практичной и удобной в целом.
К основным элементам конструкции относятся следующие:
- заполнение;
- створки;
- петли;
- столбы-опоры;
- упоры;
- засовы.
В зависимости от типа устройства, конструкции распашного вида бывают следующими:
- однополые или двухполые, с одной или двумя створками.
- комбинированные, с интегрированной калиткой. Монтируются, как правило, на территории небольших дачных участков, гаражей или складских помещений. Обеспечивают экономию пространства для организации отдельного входа. Такие ворота считаются более комфортными, поскольку калитка выступает в качестве «глухого» элемента.
В зависимости от оформления, конструкции также разделяются на несколько видов:
- односторонние ворота: каждая створка декоративно оформляется только с лицевой стороны;
- двухсторонние ворота: створки эстетически оформлены с двух сторон (для этого применяется декоративная ковка).
Производство ведется из таких материалов, как профилированный лист, металлическое полотно, дерево, поликарбонат. В последнее время набирает популярность продукция с элементами декоративной ковки. Причиной тому является постепенное удешевление изделий, благодаря чему оформить такую покупку может все большее количество хозяев загородных домов.
Для обустройства ворота ангаров, складов и гаражей наиболее часто применяются изделия, имеющие калитку. Это позволяет получить дополнительную экономию на материалах и запасе пространства для входа. Тем не менее, в подобных конструкциях нередко создается глухая обшивка. На территории больниц и других государственных учреждений встречаются кованные, решетчатые и сварные распашные варианты моделей.
Самым распространенным вариантом среди частных специалистов является производство распашных ворот своими силами. Дополнительно отделанные профнастилом или тонким листовым металлом, они прекрасно подходят для загородных домов. Конструкция полов ворот, как правило, облегченная, возле одного из боков присутствует вход в виде калитки.
Популярность указанного выше варианта объясняется тем, что он практичен – на протяжении длительного периода времени отсутствует необходимость проводить капитальный ремонт, чего не скажешь об альтернативных конструкциях из древесины. Настоятельно рекомендуется предварительно прокладывать гофру под кабели, если в будущем захочется обустроить автоматику, повысив тем самым функциональность.
Если у Вас появились вопросы, позвоните нам: +7 (495) 783-06-56
Самостоятельное обустройство.

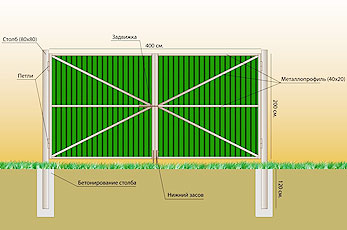

Перед началом выполнения работ необходимо проработать чертеж, либо воспользоваться уже готовой схемой, скачанной в интернете. На чертеже надо указать расстояние между основными элементами конструкции, а также написать размеры самой конструкции. В процессе планирования длины створок следует обязательно принимать во внимание тип транспортных средств, под которые проводится установка. Не забывайте о ширине проезжей части.
Обратите внимание! Согласно рекомендациям профильных экспертов, оптимальный вариант – это ворота, высота которых составляет два метра, а каждая створка имеет по два метра длины.
Конструкция створок может предусматриваться наличие одной или двух горизонтальных перекладин, выступающих в качестве ребер жесткости. Они способствуют выдерживанию более высокой нагрузки в целом. Для их обустройства применяется 1 поперечная и 2 диагональных перекладины. Подобное расположение способствует приданию увеличенной прочности и сохранению правильной геометрии ворот на протяжении длительного периода времени.
Инструменты.
Чтобы самостоятельно создать ворота, потребуются следующие разновидности инструментов:
- ножницы по металлу, которые будут использоваться для разрезания профилированного листа;
- болгарка с комплектом нарезных дисков, включая несколько штук для шлифовки;
- валик, кисточка или компрессорная техника – без них не обойтись, поскольку конструкцию придется окрашивать. Исключением из правил является применение оцинкованного декоративного профнастила, имеющего полимерное покрытие от завода;
- электроды и сварочный аппарат;
- шуруповерт;
- дрель с полным набором аксессуаров;
- строительный угломер, обычная рулетка, уровень;
- наждачная шкурка;
- строительный миксер, предназначенный для приготовления бетонных смесей.

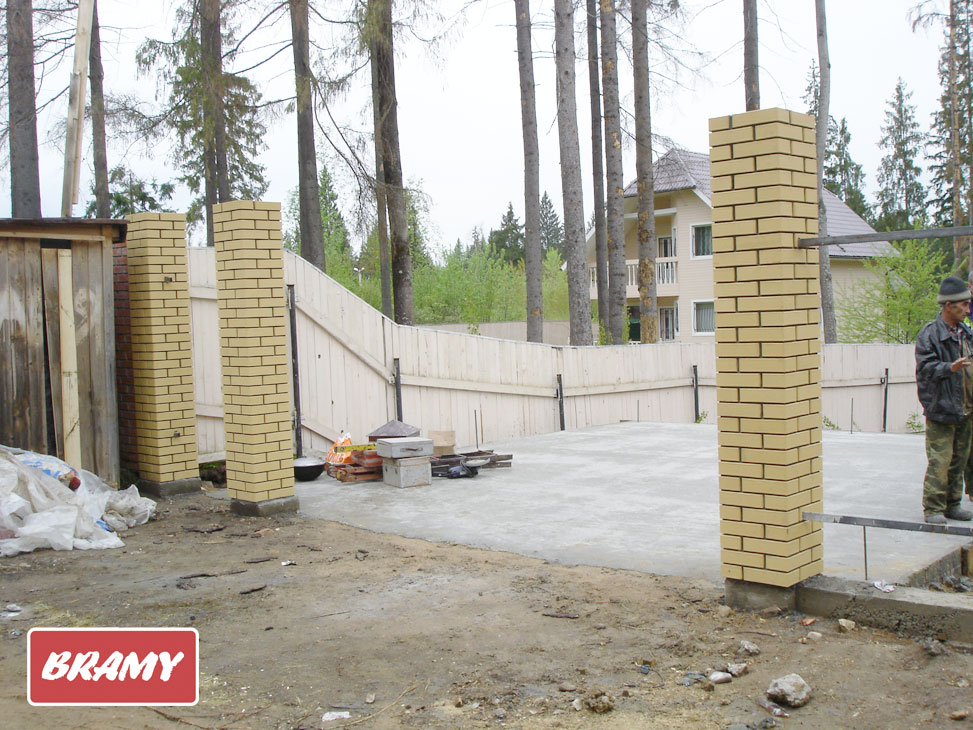

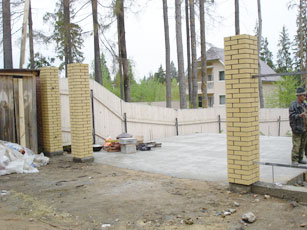

Особенности монтажа опорных столбов.
Начинать работы следует с установки каждого столбов для опоры, изготовленных из стальных труб.
В качестве альтернативного варианта может послужить столб из кирпича или бетона, либо опора из древесины.
В центральную часть кирпичного столба надо обязательно установить швеллер или трубу, а на поверхность выводится уголок, либо стальная арматура.
Они смогут использоваться как полноценное крепление, предназначенное для петель со стойками.
Установка трубчатых опорных столбов включает в себя следующие операции.
- Полное очищение трубы от следов коррозии, обработка поверхности бензином или ацетоном.
- Грунтование и окрашивание трубы материалом, тон которого полностью соответствует цвету используемого профлиста.
- Определение ширины конструкции и создание двух ям, глубина которых составляет от 1 до 1.5 метра.
- На дно полученной ямы надо посыпать щебенку и песок. Слой – от 20 до 30 сантиметров.
- Опорный столб монтируется в обустроенную яму и укрепляется соответствующими арматурными прутьями.
- Применяя строительный уровень, текущее положение каждого столба нормализуется.
- Заливка ямы бетонным раствором, включающим в себя мелкую щебенку, цемент марки М500 и вымытый песок.
- После заливки фундамент остывает на протяжении минимум одной недели. При наличии тяжелых створок, конструкция которых включает кованые элементы, фундаменту надо дать простоять 2 недели минимум.
В процессе ожидания можно заняться созданием каркаса и обустройством его обшивки.

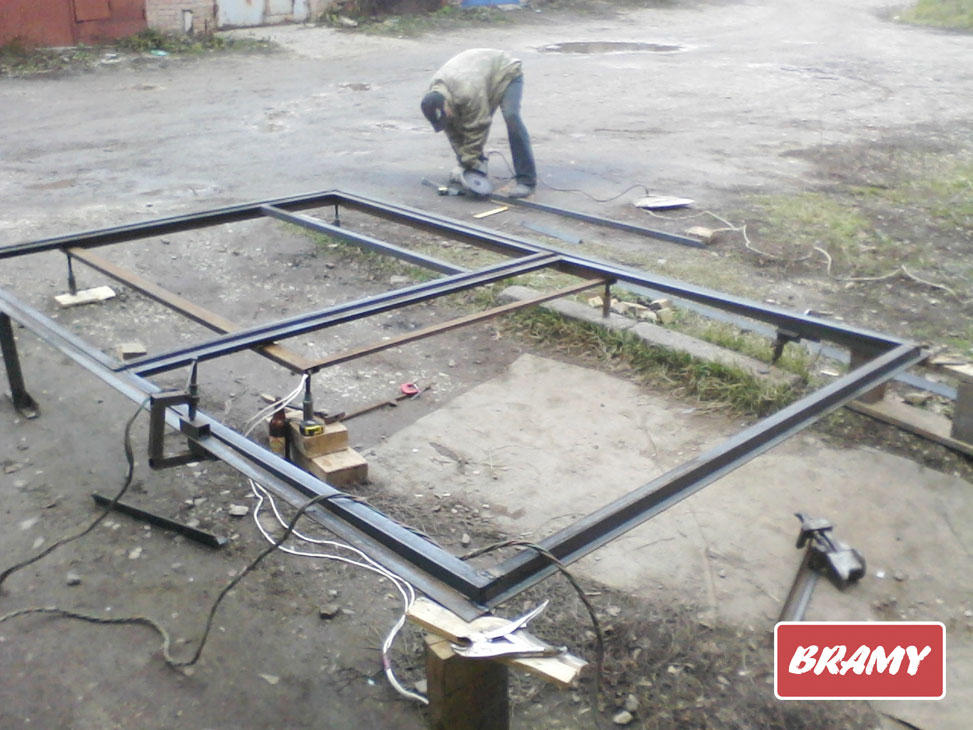

Особенности обустройства рам.
Перед началом работ готовится площадка, где будет размещен каркас для ворот. Минимальным размером площадки является величина створки с запасом 50 сантиметров по всем сторонам. Настоятельно рекомендуется обустроить рабочее место недалеко от опорных столбов.
При производстве каркаса для ворот выполняются следующие операции.
- Очистка трубы от ржавчины, обезжиривание, грунтование и окрашивание.
- Если проект предусматривает наличие верхней части округлой формы, придется согнуть трубу. Самостоятельно сделать это крайне проблематично, поэтому придется воспользоваться специальным инструментом.
- Нарезание трубы в соответствии с размерами и сохранение угла среза, равному 45 градусам.
- Выкладывание перекладин на рабочее место. Проверка правильности диагоналей посредством рулетки.
- Прихватывание рамы с помощью сварочного аппарата и пары-тройки электродов.
- Повторная проверка правильности диагоналей и углов, по мере необходимости, проводится выравнивание.
- Окончательная проварка труб.
- Создание уголка на внутренней части рамы с соблюдением угла стыка, равного 45 градусам.
- Создание косынок по углам рамы для придания дополнительной прочности несущему основанию.
- Подготовка поперечных перекладин и дальнейшее их приваривание к раме. Как правило, горизонтальные ребра жесткости надо приварить на расстоянии от 400 до 500 миллиметров от верхнего и нижнего края створок.
- Производство коробка для замка. Для выполнения работ подойдет листовое железо. Оно обеспечивает комплексную защиту запорного механизма от пагубного влияния снега и дождя.
- Перенесение местоположения отвесов на боковые стойки.
- Фиксация ответных частей навесов.
- Шлифовка мест сварки, обработка грунтовкой, покраска поверхности.
Успешно выполнив все операции, указанные выше, вы получите полноценный каркас.
Особенности обшивки профнастилом.
Если при обустройстве обшивки полотна вы приняли решение использовать профнастил, надо придерживаться ряда требований.
- Укладка профилированного листа ведется поверх несущей конструкции и фиксируется посредством саморезов или металлических заклепок из нержавейки. Некоторые люди принимают решение использовать алюминиевые метизы. Настоятельно не рекомендуется принимать такое решение, поскольку это они не способны справляться с воздействием сильного порыва ветра.
- Заклепки декоративного вида имеют более эстетичный внешний вид. Тем не менее, в рамках выполнения ремонта полотно будет тяжело снять с несущей конструкции.
- Фиксация профнастила возможна только в местах, где «волна» углубляется. Если прикрепить его к месту возвышения, появятся вмятины, при этом качество соединения будет откровенно низким.
- На каждый квадратный метр рекомендуется использовать от 8 до 10 саморезов.
Как выбрать автоматику?
Конструкторы значительно улучшили систему управления гаражными и въездными воротами, создав рычажные и линейные электрические приводы. Линейный – это самый распространенный вид привода автоматических распашных конструкций, их используют в 9 случаях из 10. Принцип действия заключается в удлинении и укорачивании приводного штока. Популярностью пользуются благодаря:
- простоте конструкции;
- повышенной надежности системы;
- доступной стоимости.
В комплекте линейной автоматики обычно присутствуют следующие элементы:
- линейный электрический привод в количестве двух единиц;
- электронный блок управления;
- замок с электромагнитной конструкцией;
- сигнальная лампа;
- антенна.
Рычажный же привод работает как «человеческая рука» - здесь присутствуют две части, каждая из которых соединяется посредством подвижного шарнира.
По показателям мощности и надежности данная продукция уступает линейной альтернативе, хоть и стоимость на порядок больше. Основным недостатком считается недостаточный уровень самостоятельной блокировки. Таким образом, даже при воздействии сильного ветра конструкция способна открыться.
В процессе подбора оптимального электрического привода для распашных конструкций следует опираться на следующие технические характеристики:
- уровень мощности электрического привода. Он не должен эксплуатироваться на предельных значениях, поскольку автоматика в таком случае не сможет долго справляться со своими задачами и быстро сломается. Принимая во внимание тяговое усилие, надо обязательно проверить габаритные параметры створок (толщину, вес, ширину и высоту). Перед оформлением покупки проверяется подвижность хода – он должен быть легким;
- интенсивность эксплуатации. При необходимости постоянно пользоваться воротами подойдет автоматика с показателями интенсивности 30 процентов. Эта величина параметра предусматривает около 30 циклов закрывания и открывания на протяжении одного часа. Для объектов промышленного назначения этот показатель считается недостаточным – подойдет только автоматика с хорошей системой охлаждения силового агрегата и редуктора. Естественно, стоимость подобной продукции на порядок выше, но при этом срок эксплуатации куда больше в целом.
