Видеонаблюдение в подъезде

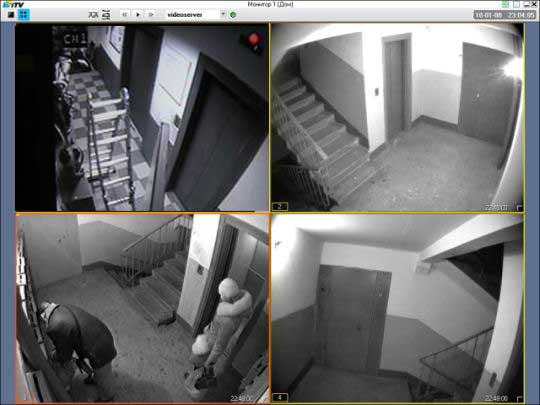

Недавно на двери моего подъезда появилось объявление с предложением установить систему видеонаблюдения. Ну, дело хорошее. Собрались, стали обсуждать. Тут мне стало понятно, что никто из присутствующих не понимает, для чего все это нужно и сколько это может стоить. Конечно, некое представление о том, что такое видеонаблюдение, у них было, правда, оно ограничивалось возможностью наблюдать и записывать то, что происходит за дверью подъезда и на этажах. С одной стороны, все вроде бы понятно, но на мой вопрос, - что мы со всем этим будем делать, будет ли консьерж, который станет единственным оператором видеонаблюдения, постоянно смотрящим в монитор, чтобы отслеживать тревожные ситуации, - ответа не последовало. Народ задумался, стоит ли нам собирать серьезную сумму за решение, которое не понятно каким образом позволит решить множество задач по обеспечению нашей безопасности? А ведь можно все сделать намного грамотнее, интереснее и, что немаловажно, дешевле, не прибегая к помощи специалистов. Главное, четко понимать, чего мы хотим от нашей системы безопасности.
Как мне кажется, современная система безопасности должна быть самостоятельным автономным инструментом, умеющим реагировать и оповещать нас о наступлении тревожной ситуации с сохранением фото и видео материалов. Что касается человеческого вмешательства, то оно должно быть минимальным и только для контроля текущей ситуации и анализа произошедших событий. Другими словами, было бы здорово, если бы какждый из нас мог в любой момент, не выходя из собственной кавртиры, не прибегая к специальным техническим средствам, подключиться через интернет к системе видеонаблюдения и посмотреть, что сейчас происходит в подъезде. Здесь возникло полное непонимание. Особенно волновало то, как все это может быть реализовано и сколько же все это будет стоить? Неужели такие фантастические возможности обойдутся нам дешевле, чем видеонаблюдение, предложенное специалистами? Ну что же, вполне справедливые вопросы, давайте разберемся.
В основе любой современной системы видеонаблюдения лежат три ключевых элемента: компьютер, плата видеозахвата и программное обеспечение. Разница заключается лишь в исполнении. Например, это может быть так называемый "черный ящик", внешне похожий на большой видеомагнитофон, работающий на основе операционной системы Windows. Такой аппарат на шестнадцать камер стоит минимум четыре тысячи долларов + стоимость камер + монтаж. Более интересными, на мой взгляд, являются, так называемые, сетевые камеры, внутри которых имеется свой маленький компьютер и специальное программное обеспечение. По сути, такие камеры сами по себе являются готовой системой видеонаблюдения. Они достаточно просты в монтаже (сетевой кабель проложен по стояку любого подъезда), позволяют работать с каждой камерой индивидуально. Например, настроить камеру на каждом этаже для отправки e-mail только жильцам данного этажа. А при необходимости создания централизованной системы такие камеры могут по сети завести на компьютер со специальным программным обеспечением. Единственный недостаток такого решения - высокая цена. Самая дешевая сетевая камера с поворотным устройством стоит минимум 400$. Наконец, последний, наиболее реальный вариант, приобрести отдельно плату видеонаблюдения и установить ее в самый обычный компьютер. Сегодня на рынке доступно множество плат видеонаблюдения, заметно отличающихся по цене. Причем, на цену не столько влияет число поддерживаемых каналов, сколько программное обеспечение, которое, кстати, часто предлагается как отдельный продукт. Мой личный опыт позволяет сделать вывод, что базовые возможности программного обеспечения, входящего в комплект самых дешевых решений (2000-4000 тысяч рублей), не отличаются от более дорогих решений. Разница может быть только в некоторых дополнительных возможностях (не всегда в сторону более дорогих).
Итак, для построения нашей системы видеонаблюдения необходим компьютер. Подойдет практически любой компьютер с 14-15" монитором, поддерживающим разрешение не меньше 1024х768. Лучше, если бы это разрешение было максимальным. Можно, конечно, использовать чей-то старый компьютер, что позволит сэкономить 10000-15000 тысяч рублей, однако, я не рекомендую на этом экономить. Ведь нам нужна достаточно надежная рабочая станция, с большим жестким диском и хорошей производительностью, обеспечивающей параллельную запись сразу со всех каналов.

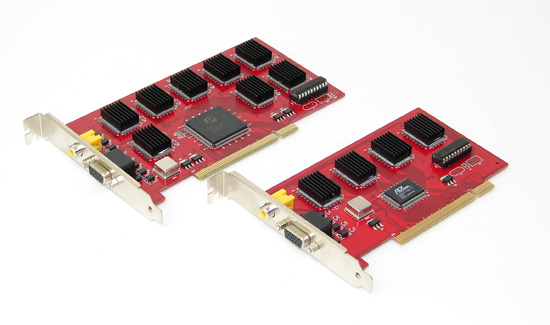

Следующий момент - специальная плата видеонаблюдения. Как вы уже могли понять, такие платы отличаются, в первую очередь, числом каналов и поддержкой различных датчиков и сенсоров. В качестве примера в этой статье я использую две платы ORIENT. Младшая модель ORIENT HW-504 поддерживает только четыре канала, в то время как старшая модель ORIENT HW-508 поддерживает уже восемь каналов.
Если речь идеть об охвате всего многоэтажного подъезда, то 4 или 8 каналов явно не достаточно. В этом случае вы можете использовать несколько восьми или шестадцатиканальных плат. Главное условие - достаточное число PCI слотов на материнской плате компьютера. Так, например, на базе моего компьютера, оснащенного четырьмя PCI слотами, используя четыре платы ORIENT HW-808M7, я могу построить тридцатидвухканальную систему видеонаблюдения.
И последний совет по выбору платы видеонаблюдения. В первую очередь, обращайте внимание не на число каналов, а на возможности и удобство программного обеспечения, но об этом мы поговорим позже.
Следующий этап - выбор видеокамеры. Это один из самых сложных, ответственных и дорогих этапов при проектировании системы видеонаблюдения. От того, насколько грамотно выбраны и расставлены камеры, будет зависеть эффективность всей системы. Здесь необходимо учитывать массу различных моментов. Для начала нужно определиться с тем, где будут располагаться камеры и за какими объектами они будут наблюдать. От этого зависят три момента, на которые мы обратим внимание при выборе. Прежде всего дизайн и конструкция камеры. Если камеру планируется установить на улице, то она обязательно должна быть выполненна в влагозащитном корпусе и отвечать температурным условиям вашего региона. В помещении можно использовать любые камеры, однако, если речь идет о помещениях общего пользования, то лучше выбрать камеры в антивандальном металическом исполнении. Второй момент, в каких условиях освещенности будут использоваться камеры. Если камера будет использоваться в условиях низкой освещенности, то она должна быть оснащена инфракрасной подсветкой. Здесь очень важно понимать, что будет охранять камера. Например, если планируется наблюдать за автомобилями возле подъезда, то необходимо, чтобы подсветка имела достаточную дальность действия. Слишком большая мощность инфракрасной подсветки не желательна при работе камеры в небольших помещениях, где она дает лишнюю засветку объектов. И, наконец, последний, но пожалуй самый важный параметр - угол обзора. Большинство современных камер видеонаблюдения имеют постоянное фокусное расстояние и, соотвественно, неизменный угол обзора. Есть камеры с изменяемым зумом. От угла обзора камеры зависит то, что вы будете видеть в результате. Если угол обзора небольшой, то вы будете видеть достаточно узкий сектор. Такое камеры хорошо ставить при наблюдении за каким-либо одиночным объектом, например, за дверью. Большой угол позволяет видеть очень большой сектор, правда, в этом случае несколько искажается изображение и ухудшается качество. Кстати, о качестве. Большинство современных камер наблюдения имеют разрешение 420 или 520ТВЛ, что позволяет рассмотреть мелкие детали изображения на экране обычного телевизора. Самые качественные камеры имеют разрешение 600ТВЛ. Такие камеры встречаются достаточно редко и используются со специальными объективами или в высокоточной оптической технике, например, в микроскопах. Основываясь на этих знаниях, попробуем подобрать камеры для решения поставленных задач.

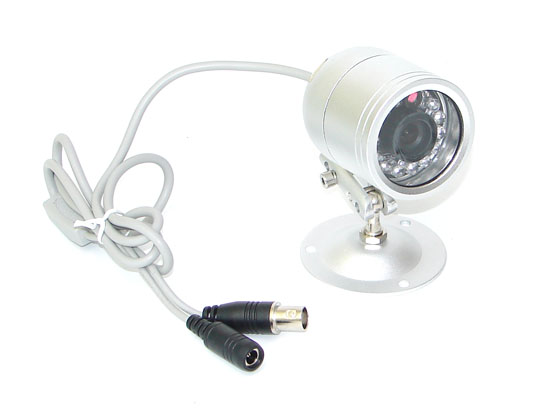

Итак, первое, где нужно поставить камеру, - подъезд дома. Здесь я бы выбрал цветную камеру ORIENT YC-15P
На мой взгляд, это идеальная камера для установки на подъезд. Она выполнена в компактном металическом корпусе и имеет маленький кронштейн, что очень удобно при установке и направлении камеры на охраняемый объект. Рабочий диапазон камеры вполне соответсвует нашим зимам (-20°С до +50°С). Линза камеры имеет средний угол обзора, равный 53 градусам, что, в совокупности с возможностью изменения направления оптической оси, позволяет устранить все мертвые зоны. Для вечернего и ночного наблюдения камера оснащена 12 инфракрасными светодиодами, обеспечивающими максимальную дальность освещения до 12 метров.

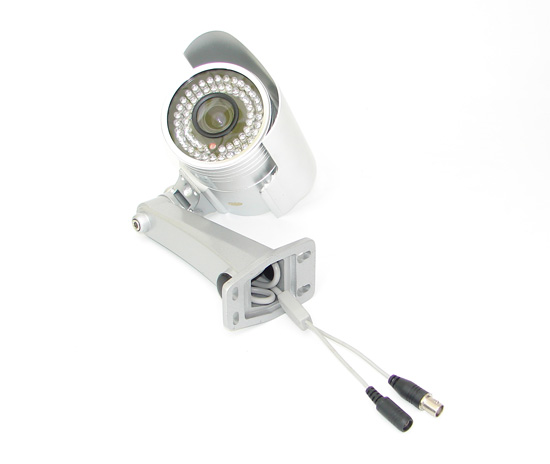

Если необходимо наблюдать за удаленным объектом или за группой удаленных объектов, рекомендую обратить внимание на очень интересную, я бы сказал, универсальную камеру ORIENT YC-49H. Это самая большая камера из всех, представленных в этом обзоре.
Металический корпус камеры позволяет использовать ее на улице, правда, рабочий диапазон этой модели несколько меньше и составляет от -10°С до +50°С. Но не это главное. В этой камере есть два важных момента, из-за которых я обратил на нее внимание. Во-первых, наличие кронштейна для крепления к стене. Для дополнительного удобства кронштейн имеет полую конструкцию и позволяет разместить внутри всю проводку. Во-вторых, эта камера имеет возможность регулировки фокуса и зума, что позволяет изменить угол обзора от 35° до 90°. Таким образом, мы можем использовать эту камеру как для наблюдения за конкретным объектом, так и за группой объектов, например, за стоянкой автомобилей перед подъездом. Для наблюдения ночью камера оборудована инфракрасной подсветкой с автоматическим включением, обеспечивающим хорошую видимость на расстоянии до 50м.
Если необходимо наблюдать за периметром дома, например, за дополнительными входами, то можно посоветовать использовать камеры подешевле. Модели ORIENT YC-255P и YC-25P. представляют собой цветные камеры, имеющие небольшой угол обзора порядка 30°. Отличаются эти камеры размером (YC-25P поменьше) и мощностью встроенной инфракрасной подсветки. Так модель YC-255P обеспечивает дальность подсветки до 40 метров, в то время как YC-25P только 30 метров.

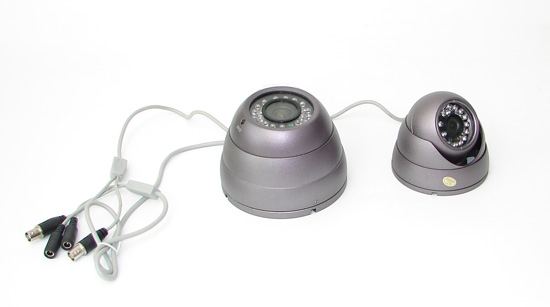

Все, с наружним наблюдением закончили, переходим к внутренним помещениям, где очень удобно использовать камеры купольного типа, которые обычно крепятся к потолку. Хочу обратить внимание на две модели: ORIENT DP-955P и DP-950.
Это камеры купольного типа на шаровой основе. Младшая модель DP-950 представляет собой самую обычную камеру со средним углом обзора 53°. Такую камеру лучше использовать для наблюдения за каким-либо конкретным объектом. Например, за лифтом или входной дверью на этаж. Она так же, как и другие рассмотренные выше камеры, имеет инфракрасную подсветку для работы в условиях полной темноты. Вторая модель DP-955 очень похожа на камеру YC-49H. Она оборудована таким же сенсором, имеет возможность регулировки фокуса и зума, что позволяет менять угол обзора 35° до 90°. На мой взгляд, это наиболее подходящий вариант для установки в небольших помещениях, где необходимо одновременно контролировать несколько объектов. Например, несколько лифтовых дверей.
Бывают ситуации, когда камеры купольного типа не обеспечивают эффективного наблюдения. Например, если потолки больше трех метров, то с помощью купольной камеры вы увидете только затылок человека. В этом случае, можно использовать обычные настенные камеры, которые мы использовали для уличного монтажа. В частности, очень интересна модель YC-15P.
Разобравшись с выбором камер, можно приступить к изучению возможностей программного обеспечения. По большому счету, все программы для видеонаблюдения очень похожи друг на друга и отличаются лишь исполнением пользовательского интерфейса и некоторыми дополнительными возможностями. Тем не менее, именно эти отличия часто определяют то, насколько удобна, функциональна и безопасна выбранная система видеонаблюдения.
Нельзя сказать, что входящее в комплект плат ORIENT HW-504 и HW-508 программное обеспечение на 100% идеально (честно говоря, я не встречал программ, которые можно было бы назвать идеальными), однако, оно обладает рядом возможностей, которые вы не встретите в других системах.
Итак, начнем с процедуры установки. Программа для плат ORIENT состоит из двух частей: серверной, так называемый "video recorder", и клиентской "DVRClient". Инсталляцию начинаем с основной, серверной части. На первый взгляд, все очень просто, весь процесс занимает буквально пару минут, однако, настоятельно рекомендую прочитать руководство пользователя на CD, иначе вы рискуете получить порцию неприятностей. Дело в том, что на диске записаны две версии драйвера 7.6 и 7.60. По умолчанию устанавливается версия 7.60, которая приводит к появлению синего экрана и перезагрузке компьютера. Для стабильной работы нужно устанавливать версию 7.6, для этого необходимо воспользоваться ручной установкой драйвера для нового устройства. Точнее сказать, для новых устройств, число которых зависит от числа каналов на плате или платах. Если все сделать так, то вы не обнаружите никаких следов нестабильной работы системы. Дальше запускаем процесс установки, отказываемся от установки драйвера и через несколько секунд уже сможем наблюдать за интересующими нас объектами, примерно так, как показано на скриншоте ниже.

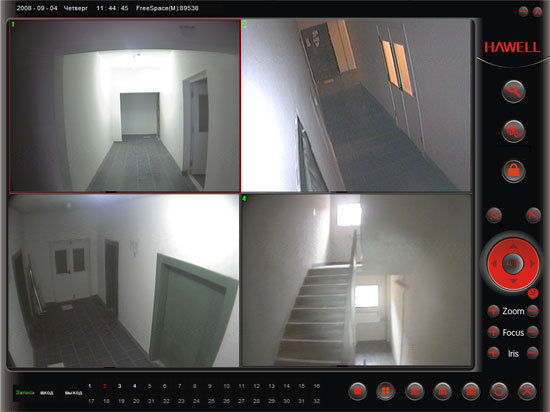

Интерфейс программы "video recorder" вполне типичен для современных систем видеонаблюдения и условно поделен на несколько зон. Большую часть окна программы занимает окно просмотра, где отображается столько камер, сколько выбрано в нижней панели управления. Здесь же цифрами отображаются номера камер. Более яркие цифры говорят о том, что камера подключена. Красная цифра обозначает, что сейчас с этой камеры идет запись.
В правой части окна расположены две панели управления. В нижней - кнопки для управления PTZ. Выше расположены три кнопки, которые позвояют нам войти в меню настройки, открыть окно просмотра архива записей и разблокировать программу. Кстати, блокировка программы выполнена очень грамотно. Без ввода логина и пароля пользователь не сможет ни свернуть окно программы, ни сдвинуть его, ни нажать ни на одну иконку на рабочем столе, ни использовать сочетания горячих клавиш. Сделано это только с одной целью - чтобы человек, не имеющий доступа к системе, в том числе и оператор (в нашем случае это консьерж), не мог внести изменения в настройки системы видеонаблюдения или остановить ее действие.

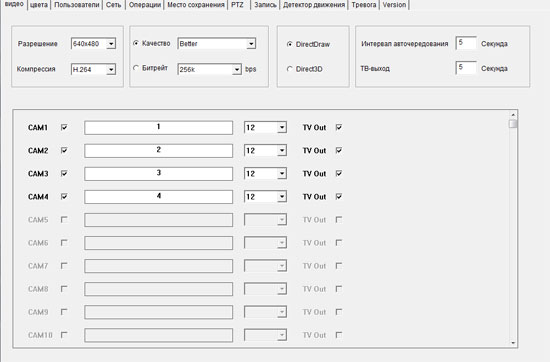

Первое, на что я обратил внимание при работе с программой "video recorder" - ее полная руссификация и простота настройки. Для начала выбираем камеры и вводим общие параметры, такие как: разрешение, тип компрессии, качество, способ вывода картинки и интервал чередования при выводе на телевизионный выход.

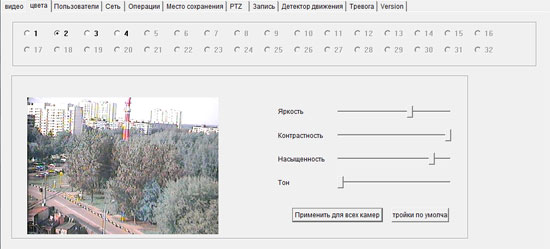

Далее, для каждой камеры выставляем видео параметры. Обратите внимание, возможность установки индивидуальных параметров - очень важный момент для любой системы видеонаблюдения. Помните, все камеры будут работать в разных условиях, так что для каждой необходимо установить собственные параметры яркости, насыщенности, контраста и тона.

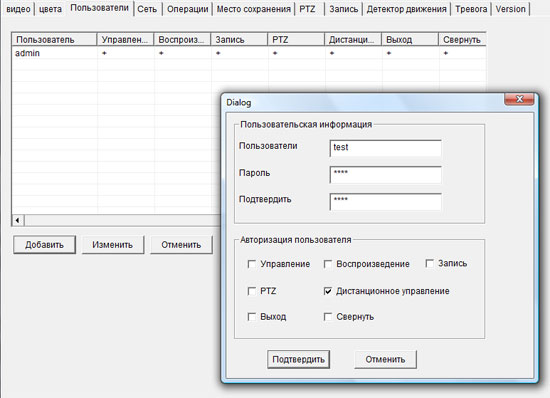

На следующем этапе необходимо завести пользователей, которые будут иметь доступ к системе. Здесь мы можем создавать пользователей с указанием уровня доступа. Например, для соседей мы можем открыть доступ только на дистанционное управление и воспроизведение, а для лиц, имеющих доступ непосредственно к системе, можем открыть доступ на управление, запись, PTZ.

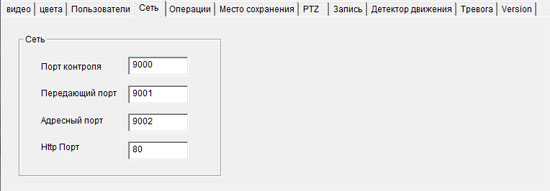

Для того, чтобы обеспечить дистанционный доступ к системе видеонаблюдения, мы должны настроить сетевые параметры системы, где необходимо указать четыре порта, которые будем использовать в программе-клиенте.

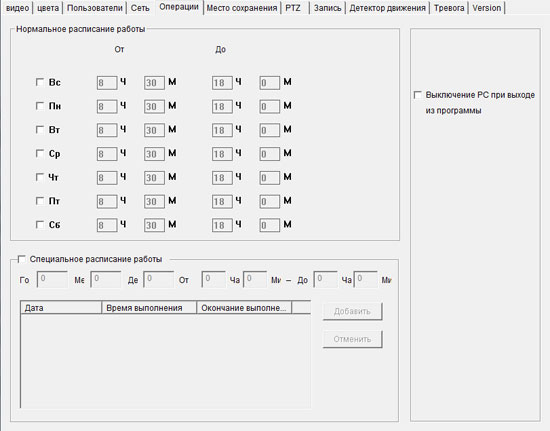

Следующий раздел позволяет нам выбрать расписание работы системы. В нашем случае это круглосуточный режим, так что этот раздел мы можем оставить без изменения.
Особого внимания заслуживает раздел "Место хранения". Как следует из названия, здесь мы можем выбрать место, где будет храниться архив всех событий. Благодаря этой возможности мы можем без проблем сохранить отснятый архив, даже в случае какой-либо фатальной ошибки и перестановки системы. Более того, здесь мы можем выбрать сетевой диск, физически расположенный в другом помещении, что обеспечит дополнительный уровень безопасности.
Раздел PTZ позволяет ввести параметры для управления поворотным механизмом и зумом видеокамеры. В нашей системе нет ни одной камеры с PTZ, поэтому мы пропустим этот раздел и сразу перейдем к самому важному элементу системы безопасности - созданию расписания, по которому будет производиться запись и настройки детектора движения.

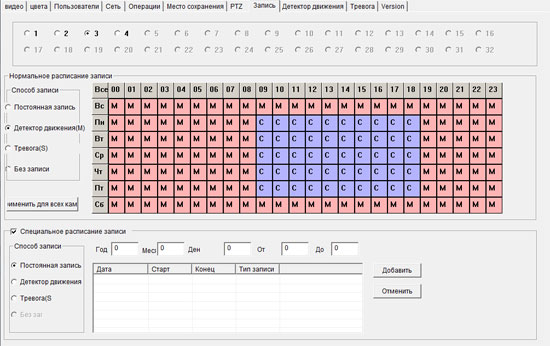

Расписание или правила записи можно создать индивидуально для каждой камеры. Принцип создания расписания заключается в определении того, какой тип записи использовать в определенный день недели и время. Например, в нерабочее время используем запись по срабатыванию детектора движения, а в рабочее время используем постоянную запись. Хотя для подъезда я использовал бы обратную схему, когда в рабочее время используется детектор движения, а когда все дома используется постоянная запись.

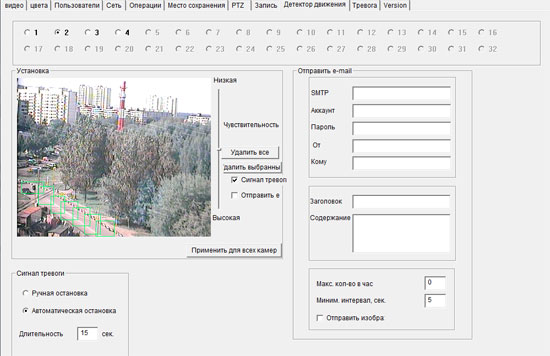

Используемый в системе детектор движения интересен возможностью создавать множество зон наблюдения, что крайне важно, например, при организации наблюдения за автмобилями на автомобильной стоянке. Для мгновенного информирования о наступлении события включается запись с автоматической остановкой через установленный интервал времени или с ручной остановкой. Можно использовать сигнал тревоги, который заставит консьержа обратить внимание на экран монитора и посмотреть на то, что происходит в охраняемом объекте, или автоматически отправть e-mail с вложением фотографии с камеры, на которой наступило событие. К сожалению, мы не можем настроить индивидуальную рассылку, например, только тем соседям, на чьем этаже произошло срабатывание, или только тем соседям, чьи машины припаркованы возле подъезда. Хотя с другой стороны, чем больше соседей получит письмо, тем больше вероятность быстрой реакции на чьи-то незаконные действия.
И, наконец, последний раздел отвечает за настройку тревоги с различных датчиков. Т.к. наши платы не поддерживают подключения внешних датчиков, мы пропустим этот раздел и перейдем сразу к работе с архивом записей.
Для просмотра записей мы должны выбрать интересующий день, при необходимости камеру, после чего на временной линейке появятся цветные метки, обозначающие тип записи. Перемещаться между собитиями можно с помощью кнопок "перемотки" на панели управления. Для удобства просмотра имеется режим ускоренного просмотра с возможностью восьмикратного увеличения скорости. При желании вы можете сделать фотографию тревожного события или сохранить видео.
Для получения удаленного доступа к системе видеонаблюдения достаточно иметь доступ к интернет, знать IP адрес и рабочие порты сервера, иметь логин и пароль. Работать с системой видеонаблюдения можно с помощью любого браузера или с помощью клиента "DVRClient".
С помощью клиента можно не только просматривать "живую" картинку с выбранных камер, но и осуществлять запись видео на свой компьютер и просматривать ранее записанные события.
По большому счету, возможностей нашей системы видеонаблюдения вполне достаточно для обеспечения необходимого уровня безопасности, однако, я бы рассматривал данный вариант как стартовый, который в последствии можно расширить и оптимизировать. В первую очередь, необходимо установить несколько компьютеров, каждый из которых отвечал бы за определенную группу объектов. Например, один будет отвечать за лестницы, второй за коридоры, третий за лифты, четвертый за периметр дома и автостоянку. Такой подход позволяет решить сразу две проблемы, свойственные любой современной системе наблюдения. Во-первых, он позволяет снять ограничения на число камер, во-вторых, он позволит более гибко настроить систему оповещения. Вот здесь мы уже сможем четко отделить всех жителей от владельцев автомобилей, припаркованных возле дома.
