Противопожарные секционные ворота
Противопожарные секционные ворота – это, по сути, обычные ворота секционного типа, но с соответствующими их функциям особенностями. Конструктивно они просты – это соединённые воедино сэндвич-панели.
В отличие от ворот обычного типа и предназначения, противопожарные заполняются материалами, характеризующимися высокой степенью устойчивости к огню. Они и задают уровень огнестойкости ворот.
Основным качеством подобного устройства является комфорт и сохранение полезного пространства.
Выбор именно подъёмно-секционных ворот позволяет существенно сэкономить занимаемую площадь – открытые ворота заведены под самый потолок. Это даёт свободу использования площади перед проёмом и за ним.
Конструкция.
Как говорилось ранее, полотно ворот – это «сэндвич панели», соединённые с помощью кронштейнов (иначе говоря, петлей). Материалом изготовления служит сталь. Используется два листа. Толщина выбирается с учётом требуемого веса, размеров и степени огнестойкости конструкции.
Оба листа встречаются в верхней и нижней частях панели и вместе образуют «рукав» - замкнутую, герметичную конструкцию. Огнеупорный материал идёт непосредственно в сам «рукав».

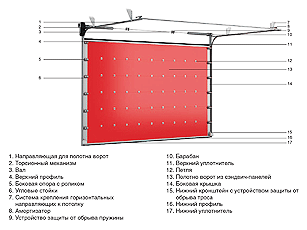

Подробнее рассмотрим составляющие ворот:
- Направляющие – при встраивании ворот монтируются направляющие горизонтального, вертикального и бокового типа. Это своего рода пазы, изготовленные из определённого металла. По ним движутся ролики, отвечающие за подъём и опускание дверей. Это позволяет полотну качественно фиксироваться на необходимой высоте с гарантией безопасности как для транспортных средств, так и для людей. Боковые направляющие также защищают от несанкционированного открытия/закрытия ворот;
- Ролики из резины, устанавливаются в боковые края створки. Необходимы для обеспечения плавного, бесшумного движения ворот при их подъёме и опускании. Ролики подвергаются постоянной нагрузке и износу. Минимизация износа материалов обеспечивается качественным подбором размеров ролика в соответствии с размерами пазов направляющих. Количество роликов может варьироваться в зависимости от размеров ворот, их высоты и типа устройства подъёма;
- Сэндвич-панели – панели, которые и несут на себе функцию барьера от возгорания. Производятся из стальных листов, покрытых защитным слоем из так называемого полиэфирного покрытия, которое окрашивают в требуемый цвет. Внутренняя часть листа проходит утепление полиуретаном, что позволяет достичь высоких качеств теплоизоляции. Благодаря морозостойкости и неподверженности коррозии, такие ворота можно эксплуатировать на улице в достаточно суровых условиях, предоставляемых российской зимой;
- Ручное открытие в форме торсионной системы или навального привода – выбор одной из данных систем обуславливается габаритами и весом ограждения. Первый вариант монтируется на притолоке. Оборудуется системами защиты от обрыва троса и повреждения натянутой пружины. Навальный же привод является электромеханической системой, управляемой с пульта с возможностью ручного режима функционирования;
- Автоматический привод – обычно автоматикой являются торсионные устройства, крепимые к потолку, либо осевые или потолочные электроприводы. Такая система лучше всего подходит для небольшого размера конструкций. Движение происходит благодаря перемещению троса по направляющим. Автоматика способна обеспечить подъём ворот любой массы по причине высокой мощности электромотора привода;
- Пульт управления – позволяет вести дистанционное управление любыми функциями автоматики. Радиус действия определяет только само устройство и размещение управляющего блока. Число пультов варьируется по числу пользователей. Подобное устройство обычно не больших размеров, имеет две кнопки (открыть и закрыть);
- Фотоэлементы – обеспечивают полную безопасность подъезжающим транспортным средствам и проходящим людям. Система фотоэлементов автоматизирована и состоит из инфракрасного излучателя и приёмника, обнаруживающего препятствия и останавливающего механизм открытия или закрытия на необходимом безопасном расстоянии. Количество фотоэлементов напрямую зависит от площади полотна.
Технология изготовления.
Современные производители берут на вооружение следующие распространённые и популярные технологии изготовления стальных листов-панелей:
- Полости заполняют минеральными матами, а совместно с ними этим материалом заполняют и «рукав» проёма. Производитель закладывает требуемое количество огнеустойчивого материала для обеспечения необходимого предела огнестойкости. Это самая популярная технология изготовления подобных систем;
- Полости панелей забиваются брусками дерева, прошедшими процедуру впитывания веществ, обладающих огнеупорными свойствами. Данный способ не так распространён, как предыдущий.
Полотно может дополняться калиткой, изготовленной по одной из вышеописанных технологий. На калитку, как и на сами ворота, производитель встраивает доводчик.
Панели уплотняются герметизирующим средством, а по всему периметру ворот наносится лента, являющаяся термореактивной.
Производство подобных конструкций предполагает применение огнезащитных материалов, безукоризненно соблюдающих все ГОСТы требований безопасности при пожаре.
При изготовлении ведётся тщательный контроль всех деталей, элементов и комплектующих, так как от квалификации и знаний специалиста зависит конечный результат, который просто не может быть неудовлетворительным или посредственным. На этом основании производство и установку подобных систем нужно отдавать в руки исключительно сертифицированных профессионалов данного дела.
Если у Вас появились вопросы, позвоните нам: +7 (495) 783-06-56
Принцип работы данного типа ворот.
- Строится в виде «уголка» в 90 градусов;
- Описанный уголок – это непосредственно профиль в виде буквы Г, располагающий направляющими;
- Вертикальные направляющие – это «дороги», по которым едут ролики. Они устанавливаются путём крепления к стене. Горизонтальные крепятся непосредственно под потолком;
- Собственно, по данным направляющим благодаря роликам и движется всё полотно ворот.
Способы подъёма и опускания.
Данные процессы реализуются двумя способами:
- Автоматически – с использованием разного рода электроприводов (либо цепных, либо вальных);
- Вручную – с использованием торсионного механизма.
Механизм при ручном способе – это не что иное, как пружина, заблаговременно натянутая во время установки самой конструкции. Весь процесс подъёма и опускания реализуется благодаря соединённому с этой пружиной тросу из прочного металла. Таким нехитрым способом увесистые ворота можно поднять вручную без особых усилий.
Однако, всё же стоит сказать, что, фактически, любые современные подъёмные ворота с противопожарной функцией комплектуются автоматикой. Для этого есть ряд вполне обоснованных причин:
- Ворота чаще всего используют в качестве промышленных. Это говорит о том, что размеры их ощутимо велики. Эти факторы делают вес конструкции довольно-таки весомым, что затрудняет ручное их поднятие;
- Согласно принятым стандартам технических регламентов, все подобные конструкции без исключения должны комплектоваться устройствами, позволяющими им осуществлять автоматическое закрытие в случае непредвиденной ситуации.
Для соответствия данным требованиям, владельцы таких ворот просто вынуждены устанавливать электроприводы и пожарные пульты безопасности, чтобы при пожаре ворота закрывались самостоятельно.
Типы подъёма.
Подходящий вариант противопожарного ограждения выбирается с учётом особенностей строения здания, размеров притолоки и тонкостей геометрии. Учёт подобных факторов даёт возможность эффективнее использовать оборудование, при этом избегая лишних затрат. Наиболее популярными являются следующие модели подъёмов:
- Наклонный подъём. Используют, когда высота притолоки превышает 500 мм, а поверхность самого потолка идёт вверх, под углом. Среди наклонных различаются стандартные, низкие и, соответственно, высокие подъёмы. Выбор конкретного варианта исходит из условий выезда. Наклонный подъём применяется для крупноразмерных промышленных ограждений;
- Вертикальный подъём. Используется для оснащения выезда, высота которых существенно превышает 500 мм. Это затрудняет установку автоматики. Система вертикального подъёма открывает ворота посредством движения створки вверх, вдоль стены. По этой причине помещение должно удовлетворять всем стандартам для использования данной системы;
- Низкий подъём. Незаменима при притолоке, размеры которой не превышают 350 мм. Производители могут предоставить и модель, предусматривающую высоту от 140 мм. При таких условиях вал устанавливается позади направляющих. Рабочая створка в открытом состоянии свисает в проёме. Дополнительным элементом становится радиусная направляющая;
- Стандартный подъём. Данная система идеальна для проёма, притолока которого имеет высоту, не превышающую 350-400 мм. Конструкция выполняется с различиями в изгибах направляющих (радиусы колеблются);
- Высокий подъём. Устанавливается в высоких проёмах, что исключает возможность применения стандартных систем. В дополнение к высоким проёмам, может быть использован, когда необходимое для открытия место уже занято чем-либо (стеллажи и т.д.). Непосредственно в процессе установки автоматика, относящаяся к системам потолочного типа, применена быть не может.
Преимущества использования.
Выбор подобного рода ограждения оснащает вас прочной защитой от огня как дома, так предприятия. Именно поэтому изготовление их происходит с чётким соблюдением всех стандартов и требований.
Ворота изготавливают из качественной огнеупорной стали, а комплектующие и дополнительные элементы включаются в состав в соответствии с устройством автоматического привода.
К качественным преимуществам подобных ограждений можно отнести:
- Сохранение тепла при любых климатических условиях;
- Долговечность и надёжность устройства;
- Огромный ресурс пружин – до 30 000 подъёмов и опусканий;
- Надёжность защиты помещения;
- Безопасность эксплуатации;
- Существенная экономия пространства;
- Стойкость к нагрузке со стороны ветра;
- Повышение звукоизоляции помещения.
К дополнительным, но от того не менее важным плюсам относят:
- Приведение всей поверхности ограждения в состояние равновесия. Обеспечивается механизмом, основной задачей которого является открытие и закрытие полотна. Эти задачи могут выполняться и различного рода электроприводами;
- Использование при производстве материалов максимального уровня качества и только сертифицированных производителей;
- Полная свобода выбора типа реализации подъёма и опускания ворот. Критериями выбора становятся размеры и высота проёма;
- Оборудование всей конструкции огнеупорным замком, проходящим по всей площади секционных ворот;
- Использование П-образного профиля вверху и Г-образного профиля внизу устройства для формирования барьера от огня и дыма, именуемого «противоогненнодымным лабиринтом». Он существенно повышает огнеупорность изделия.
Область применения и особенности функционирования.
Секционные противопожарные ворота характеризуются шириной спектра применения: в различных торговых центрах, в сфере промышленности на складах и в цехах, в закрытых парковках и т.д.

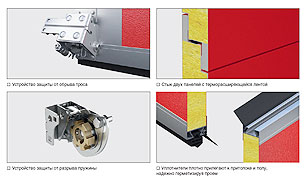

К важным особенностям относится то, что конструкция подобных ворот оборудуется механизмом, исключающим риск обрыва троса автоматического электропривода. Второй, но не менее важной его функцией является обеспечение защиты при попытке взлома. Как только появляется опасность возгорания, происходит полный обрыв электроснабжения. Из-за этого ворота закрываются под действием собственного веса.
Значительный вес ворот ограничивает частоту их открывания – в среднем она равна 10-15-ти циклам в час. Время, которое ворота могут сдерживать огонь, чаще всего соответствует стандартам EI30, EI60, EI90 или EI120 – 30, 60, 90 и 120 минут соответственно.
Перед принятием решения по установке подобного рода ограждений необходимо проверить наличие у компании-производителя и компании-установщика всех необходимых лицензий, сертификатов, технических условий на основные виды деятельности и производимую продукцию.
Противопожарные секционные ворота — это достаточно сложные в устройстве и производстве механизмы. Они требуют точного соблюдения всех современных технологий и требований стандартов. Только так можно обеспечить выпуск качественных, надёжных и, самое главное, безопасных конструкций.
Они могут обладать множеством типов устройств подъёма и опускания, различными пределами огнеупорности. В случае необходимости, есть возможность дооборудовать конструкцию. Использование качественных и сертифицированных противопожарных ворот позволит вам не только обезопасить помещение от проникновения огня, но и сэкономит драгоценное пространство с соответствующим уровнем надёжности и долговечности.
