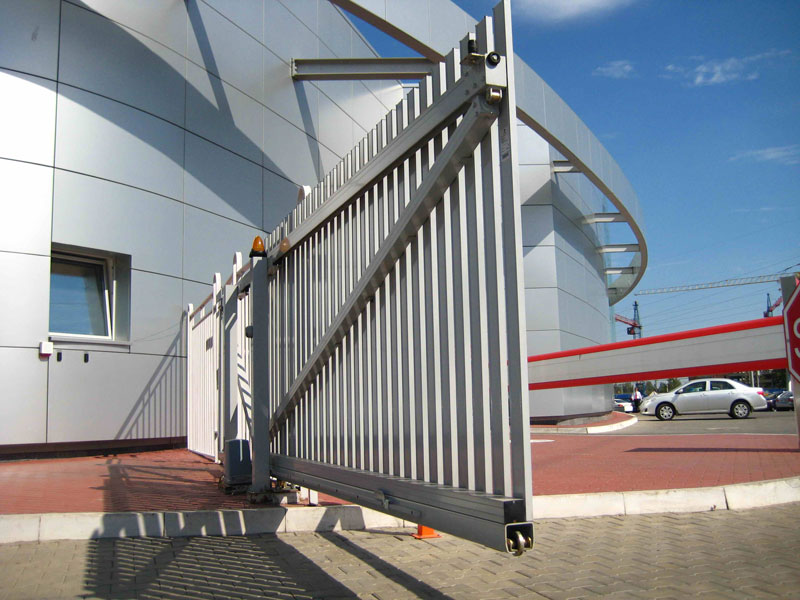

Откатные промышленные ворота
Во многих случаях, когда необходимо создать максимальную ширину проезда и сэкономить место, оптимальным вариантом для организации въезда на промышленную или любую другую территорию становятся откатные ворота. За счет конструкции, предполагающей открывание полотна путем сдвигания его в сторону от проема, экономится пространство. Однако существует и ограничение: откатные промышленные ворота устанавливаются только при условии наличия свободного бокового пространства (в сторону отката полотна), равного полуторной ширине самого проема.
Обычно на промышленных объектах с интенсивным и постоянным потоком грузового автотранспорта ширина проема должна быть не менее 6 м. Такая минимально допустимая ширина обеспечивает комфортный въезд и выезд транспорта на территорию предприятия. При этом для грамотной организации проезда необходимо учитывать интенсивность движения, габариты транспортных средств и другие факторы, характерные для определенного объекта. Возможно, потребуется организовать одновременный въезд и выезд транспорта. Для этого ширина проема должна быть шире.
В то же время максимально допустимая ширина полотна составляет 12 м. В первую очередь такое требование связано с необходимостью обеспечить ветроустойчивость конструкции, а также слишком большой массы створок при таких размерах. При необходимости организовать проезд шириной более 12 м рекомендуется использовать откатные промышленные ворота с двумя створками, раздвигающимися в разные стороны.
Для изготовления ворот металлический каркас обшивается отделочным материалом, который выбирается в зависимости от их назначения, необходимых технических характеристик и пр. В связи с особенностями эксплуатации используемый для обшивки материал должен быть устойчивым к неблагоприятным воздействиям внешней среды: влаге, перепадам температуры, ультрафиолетовому излучению и др. Размер полотна должен в полтора раза превышать ширину проема, при этом боковая его часть будет за забором опираться на консольный блок. Снизу к полотну приваривается несущий профиль из прочного материала.
Раздвижные ворота могут быть автоматическими или открываться вручную. При правильном проектировании, выборе материалов и грамотной установке любой вариант обеспечит стабильную работу конструкции на протяжении длительного времени.
Автоматические откатные ворота дополнительно оснащаются дистанционным управлением и специальным устройством, предотвращающим наезд полотна на препятствие. Также предусматривается возможность разблокировки в случае отключения электричества. Электрический привод устанавливается на основание и входит в зацепление с установленной на полотне зубчатой рейкой.
Для эксплуатации на промышленных объектах с большим транспортным потоком используются приводы с высокой интенсивностью. Они выдерживают нагрузки до 100%, то есть могут работать в постоянном режиме без перерыва.
Промышленные ворота также могут дополнительно оснащаться:
- Системами безопасности.Установка специальных фотоэлементов и чувствительного профиля обеспечивает остановку ворот при обнаружении препятствия. В режиме «пешеходный стоп» ворота приоткрываются частично (на 1–1,5 м) для прохода пешеходов.
- Системами оповещения. Для более удобного заезда транспортных средств в темное время суток на ворота устанавливаются осветительные и сигнальные лампы, светофоры.
- Системами контроля. Установка специальных счетчиков рабочих циклов позволяет учитывать и контролировать количество открываний/закрываний ворот.
В отдельных случаях промышленные ворота интегрируются в систему учета въезжающего транспорта.
Наша компания предлагает откатные ворота с возможностью регулировки по высоте. Для крепления роликовых тележек к закладному швеллеру используются болты, а не сварка. Это позволяет в случае необходимости (например, при проседании фундамента) регулировать высоту ворот до необходимого уровня, а не выполнять демонтаж-монтаж. За счет того, что регулировка стоит гораздо дешевле, экономятся денежные средства.
Популярные профили
Промышленные откатные ворота подвесного типа
Уличные откатные ворота подвесного типа
Автоматизация электроприводами CAME или NICE. Конструкция можетоткрываться как внутри, так и снаружи объекта. Окрашивание в любой цвет из каталога RAL.
Конструкция
|
Цельносварной каркас из профильной трубы и навесные столбы |
60 (80) х 40 х 2 мм |
|
|
Внутренняя обрешетка из профильной трубы |
40 х 40 х 2 мм, 40 х 20 х 2 мм, 20 х 20 х 2 мм |
|
|
Щит |
арочный |
прямоугольный |
|
Варианты заполнения |
односторонний |
двусторонний |
|
Материал заполнения |
металлический гладкий лист (толщина — от 2 мм) профильный лист сэндвич-панель вертикальная решетка дерево художественная ковка «под ковку» комбинированный другой (по желанию заказчика) |
|
Промышленные откатные ворота подвесного типа внутренние
Внутренние откатные ворота подвесного типа
Используются в складских помещениях, холодильных камерах, гаражах, ангарах и т. д.
Конструкция
|
Цельносварной каркас из профильной трубы (или сборный каркас из альфа-профиля) |
60 (80) х 40 х 2 мм |
|
|
Внутренняя обрешетка из профильной трубы |
40 х 40 х 2 мм, 40 х 20 х 2 мм, 20 х 20 х 2 мм |
|
|
Варианты заполнения |
односторонний |
двусторонний |
|
Материал заполнения |
металлический лист (толщина — 2 мм и более) профильный лист сэндвич-панель |
|
Промышленные откатные ворота серии Стандарт
Откатные ворота консольного типа
Автоматизация электроприводами CAME или NICE. Конструкция может открываться как внутри, так и снаружи объекта. Окрашивание в любой цвет изкаталога RAL.
Конструкция
|
Металлический цельносварной каркас из профильной трубы |
80 х 40 х 2 мм |
|
|
Внутренняя обрешетка из профильной трубы |
40 х 40 х 2 мм, 40 х 20 х 2 мм |
|
|
Щит |
арочный |
прямоугольный |
|
Варианты заполнения |
односторонний |
двусторонний |
|
Материал заполнения |
металлический лист (толщина — 2 мм и более) профильный лист сэндвич-панель вертикальная решетка дерево художественная ковка «под ковку» комбинированный другой (по желанию заказчика) |
|
